Нижняя биговка
Биговочная линия формируется с обратной стороны листа. Это помогает сохранить печатный слой и получить аккуратный сгиб.
Хиты продаж

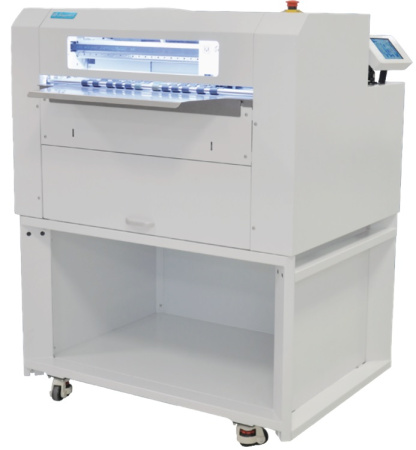

Автоматический режуще-бигующий комплекс
Saga SG-ASC 530A01
Промышленное решение для послепечатной обработки листовых материалов: вакуумная подача из стопы, распознавание меток и QR-кодов, контурная резка и нижняя биговка объединены в одном рабочем процессе.
до 530 × 740 мм
максимальный формат обработки
15–1050 мм/с
диапазон скорости резки
CCD + QR
автоматическое позиционирование
Ключевые возможности
Автоматизация резки и биговки листов
SG-ASC 530A01 рассчитан на повторяемую обработку упаковки, полиграфии и изделий из плотных листовых материалов с минимальным участием оператора.
Автоматическая подача
Вакуумная система забирает листы из стопы, а антистатическое устройство повышает стабильность подачи.
Резка и биговка в одном задании
Флюгерный нож и биговочное колесо позволяют подготовить контур и линии сгиба в едином производственном цикле.
Работа по меткам и QR-коду
CCD-камера распознаёт круглые метки и QR-коды для точного совмещения реза с напечатанным изображением.
Стабильный прижим
Четыре ряда прижимных роликов удерживают лист и поддерживают точность при работе с плотными материалами.
Формат класса 500 × 700 мм
Передние и задние металлические направляющие рассчитаны на крупные листы; максимальная область достигает 530 × 740 мм.
Чистый сгиб без повреждения лицевой стороны
Обратная биговка особенно полезна для запечатанного картона и дизайнерских материалов: рабочее воздействие приходится на внутреннюю сторону будущего сгиба, поэтому лицевая поверхность изделия выглядит аккуратнее.
Как работает комплекс
От стопы листов до готовой заготовки
Загрузка материала
Оператор размещает стопу и задаёт параметры задания на 7-дюймовой сенсорной панели.
Вакуумная подача
Система автоматически подаёт лист и фиксирует его для последующей обработки.
Считывание разметки
CCD-камера сканирует метки или QR-код и привязывает траекторию к отпечатку.
Резка и биговка
Плоттер выполняет контурный раскрой и формирует линии сгиба согласно макету.
Видео
Saga SG-ASC 530A01 в работе
Начните с общего обзора, а затем посмотрите отдельные операции и элементы управления крупным планом.
Обзор оборудования
Короткое знакомство с компоновкой комплекса, системой автоматической подачи, рабочей зоной и органами управления. Ролик помогает быстро понять общий принцип работы перед просмотром отдельных операций.
Смотреть на RutubeРезка и биговка
Смотреть на RutubeБиговочное колесо
Смотреть на RutubeПанель управления
Смотреть на RutubeДополнительное меню
Смотреть на RutubeНазначение
Для упаковки и цифровой полиграфии
Комплекс подходит типографиям, упаковочным производствам, дизайнерским студиям и предприятиям, которым нужен автоматизированный выпуск коротких и средних тиражей.
Материалы
картон и бумага для открыток
мелованная бумага
дизайнерская и крафт-бумага
самоклеящиеся материалы
ПВХ
ПЭТ
Готовая продукция
складные коробки и упаковка
бумажные пакеты и конверты
бирки, теги и настольные карточки
подарочные и дисконтные карты
наклейки и этикетки
малотиражная полиграфия
Технические данные
Характеристики Saga SG-ASC 530A01
Механика и обработка
- Модель
- SG-ASC 530A01
- Привод по осям
- Серводвигатели X и Y
- Инструментальный держатель
- 1 картридж
- Инструменты
- Режущий нож, перо, колесо обратной биговки
- Скорость резки
- 15–1050 мм/с
- Усилие ножа
- 0–900 гс
- Усилие биговки
- 0–2500 гс
- Минимальный элемент
- Около 10 мм², зависит от макета и материала
Формат и материалы
- Максимальный формат
- 530 × 740 мм
- Минимальный формат
- 297 × 420 мм
- Высота стопы автоподачи
- Около 95 мм
- Плотность материала
- 250–400 г/м², зависит от толщины и жёсткости
- Основной тип носителя
- Листовой картон и бумага
- Метод подачи
- Вакуумная адсорбция и автоматическая подача листа
Позиционирование и точность
- Датчик
- CCD-камера
- Распознавание
- Круглые метки и QR-код
- Время сканирования
- Около 5 секунд
- Механическое разрешение
- 0,02 мм
- Программируемое разрешение
- HP-GL, 0,025 мм
- Точность повторения
- ≤ 0,05 мм
Управление и подключение
- Панель
- 7-дюймовый ёмкостный сенсорный экран
- Внутренняя память
- 128 МБ для хранения заданий
- Программное обеспечение
- CutArtist
- Интеграция
- Плагины для CorelDRAW и Adobe Illustrator
- Подключение
- USB, флеш-накопитель, WLAN / Wi-Fi
Электропитание и условия
- Максимальная мощность
- 600 Вт
- Питание
- 100–240 В, 50/60 Гц
- Рабочая температура
- От +5 до +35 °C
- Влажность
- 30–75 %, без конденсации
Габариты
- Размер оборудования
- 1110 × 860 × 1200 мм
- Размер упаковки
- 1350 × 920 × 1020 мм
- Масса
- 195 кг
Фактический результат резки и биговки зависит от состава, толщины и жёсткости материала, геометрии макета и выбранных настроек. Перед тиражом рекомендуется выполнить тест на образце.
Посмотрите Saga 530 в работе
В демозале «Технопринт» можно оценить подачу листов, точность резки и качество нижней биговки на реальном материале.
