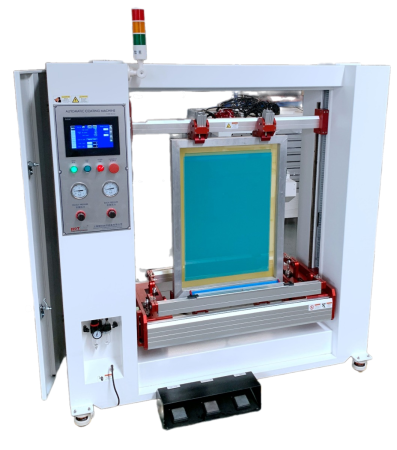

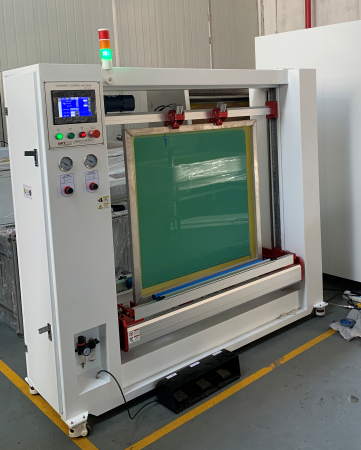

Серия подходит для трафаретной печати с использованием высокоточного фотоэмульсионного покрытия.
Функции

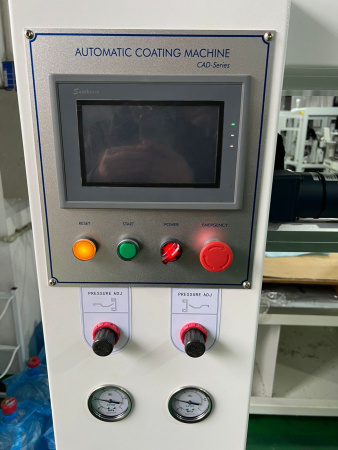

- Серводвигатель + программируемый контроллер PLC, HMI в качестве операционной системы управления.

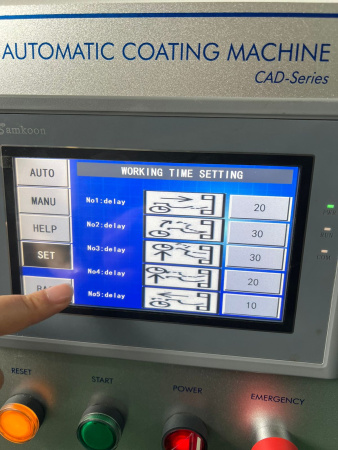

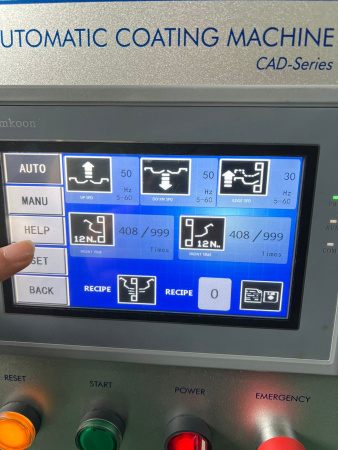

- Полностью автоматическая работа с помощью настроек сенсорного экрана, обычный печатный станок может легко производить высококачественный точный ТПФ.

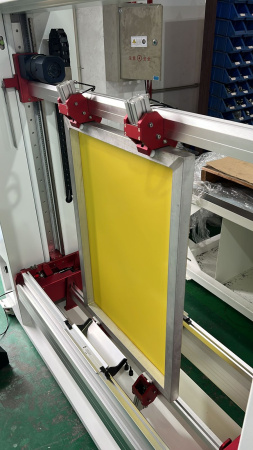

- Крепежные зажимы/разблокирующие зажимы устанавливаются с помощью ножного переключателя, который контролирует давление воздуха, упрощает загрузку и разгрузку ТПФ.
- Скорость нанесения покрытия, время нанесения покрытия и одностороннее или двустороннее покрытие могут быть установлены свободно.
- Благодаря функции регулирования давления толщину покрытия можно контролировать с помощью заданного количества раз нанесения и необходимого давления.
- При остановке скорость автоматически замедляется до 20 мм рядом с рамкой, поэтому нет необходимости фиксировать дополнительные края ТПФ.
- Использование рельсовой стали со специальным покрытием, обеспечивающим низкую вибрацию и отсутствие ряби.

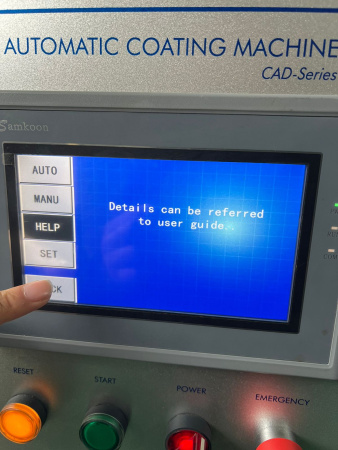

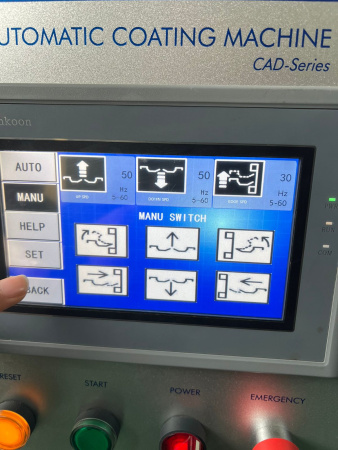

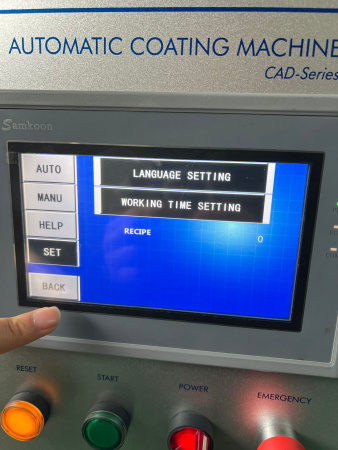

- Операционная система с поддержкой нескольких языков (китайский/английский/корейский), несколькими образцами покрытия и подробными настройками параметров.

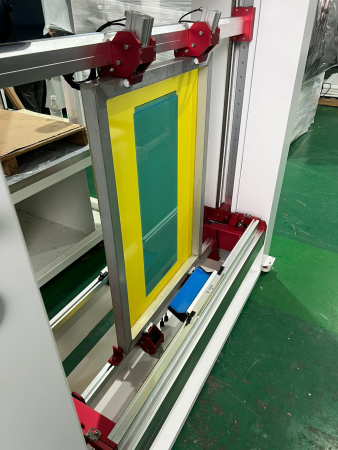

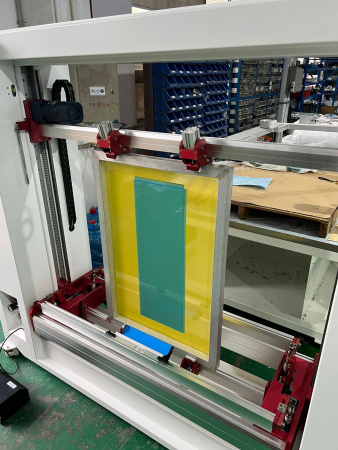

- Алюминиевый черпак со специальной антикоррозийной обработкой, без зазора со структурой покрытия, сохраняет стабильное эмульсионное покрытие.
- Серводвигатель обеспечивает точность покрытия ±1 мкм.

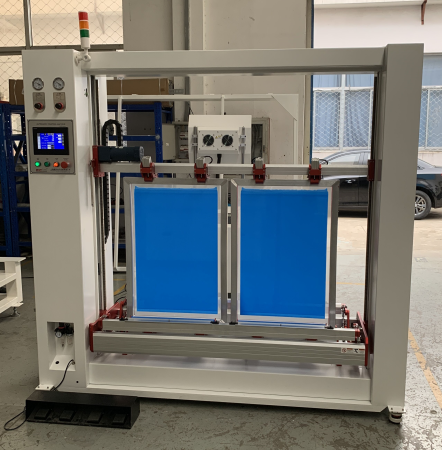

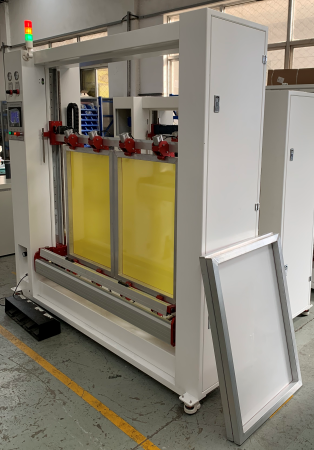

- Нанесение покрытия на два ТПФ одновременно не является обязательным.
| Элемент | Бренд | Источник |
| Приводной серводвигатель | MITSUBISHI | Япония |
| Мотор вверх-вниз экрана | CHENTA | Тайвань |
| Направляющая | THK | Япония |
| Бегущая конвейерная лента | MEGADYNE | Италия |
| Сенсорный экран | MITSUBISHI | Япония |
| Воздушный цилиндр | AIRTAC | Тайвань |
| Линейный подшипник | THK | Япония |
| Другие подшипники | IKO, NSK | Япония |
| ПЛК | MITSUBISHI | Япония |
| Редукционный двигатель | MOTOVARIO | Италия |
| Низковольтный электрический контроллер | LG(LS) | Корея |
| Приборная доска | AUTONICS | Корея |
| Датчик | AUTONICS | Корея |
| Фотоэлектрический переключатель | OMRON | Япония |
| Кнопка переключения | FUJI | Япония |
| Ножное колесо | SANSONG CAST | Корея |
| Максимальный размер ТПФ | 1300 х 1300 мм |
| Минимальный размер ТПФ | 400 х 400 мм |
| Максимальная площадь покрытия | 1150 х 1150 мм |
| Минимальная площадь покрытия | 200 х 200 мм |
| Максимальная длина эмульсионного слоя | 1150 мм |
| Минимальная длина эмульсионного слоя | 150 мм |
| Максимальный профиль ТПФ | 15 – 60 мм |
| Точность покрытия | ± 1 мкм |
| Время нанесения покрытия | Лицевая и задняя сторона 0–999 раз |
| Давление на ТПФ | 2–6 кг/см2, регулируется |
| Скорость нанесения покрытия | 5–150 мм/сек. |
| Операционная система | HMI + PLC |
| Крепление рамы | Педаль переключения |
| Давление воздуха | 6 кг/см2 |
| Масса | 460 кг |
| Мощность | 110 В/220В х 1 фаза х 1 кВт |
| Размер (ШхГхВ) | 2196 х 594 х 2059 мм |
