Растровая шкала и плавающий инструмент
Датчик в реальном времени определяет расстояние между ножом и поверхностью плёнки. Давление корректируется при небольших неровностях, поэтому глубина надсечки остаётся равномерной по всей траектории.
Новинка
1630 мм без контурной резки
1520 мм с контурной резкой
Носитель шириной до 1780 мм
Скорость до 800 мм/с
Усилие до 600 гс
CCD-камера и QR-сканер
Трекинг до 7 м
PremiumCut GR-8000 PRO — профессиональный рулонный режущий плоттер для PPF, тонировочных и автомобильных плёнок
PremiumCut GR-8000 PRO предназначен для точного раскроя защитных полиуретановых плёнок PPF и TPU PPF, автомобильной тонировки, цветных и виниловых плёнок, готовых наклеек и другой рулонной продукции. Максимальная ширина обычной резки составляет 1630 мм, контурной резки по регистрационным меткам — 1520 мм, а ширина загружаемого носителя достигает 1780 мм. Модель сочетает сервоприводы по осям X и Y, электродинамический привод инструмента по оси Z, CCD-камеру, QR-сканер, систему воздушного прижима и автоматическую компенсацию неровностей материала.
1630 мм
ширина резки без считывания контурных меток
1520 мм
ширина контурной резки по регистрационным меткам
1780 мм
максимальная ширина загружаемого носителя
800 мм/с
максимальная скорость резки
600 гс
максимальное давление ножа
0,0125 мм
механическое разрешение перемещения
Оборудование и основные узлы
Рабочая ширина и формат материала
1630 мм — обычная резка
Полная рабочая ширина используется для раскроя PPF, тонировочных и виниловых плёнок по готовым векторным лекалам без оптического считывания печатных меток.
1520 мм — контурная резка
При обработке предварительно напечатанной графики доступна контурная резка шириной до 1520 мм с распознаванием регистрационных меток CCD-камерой.

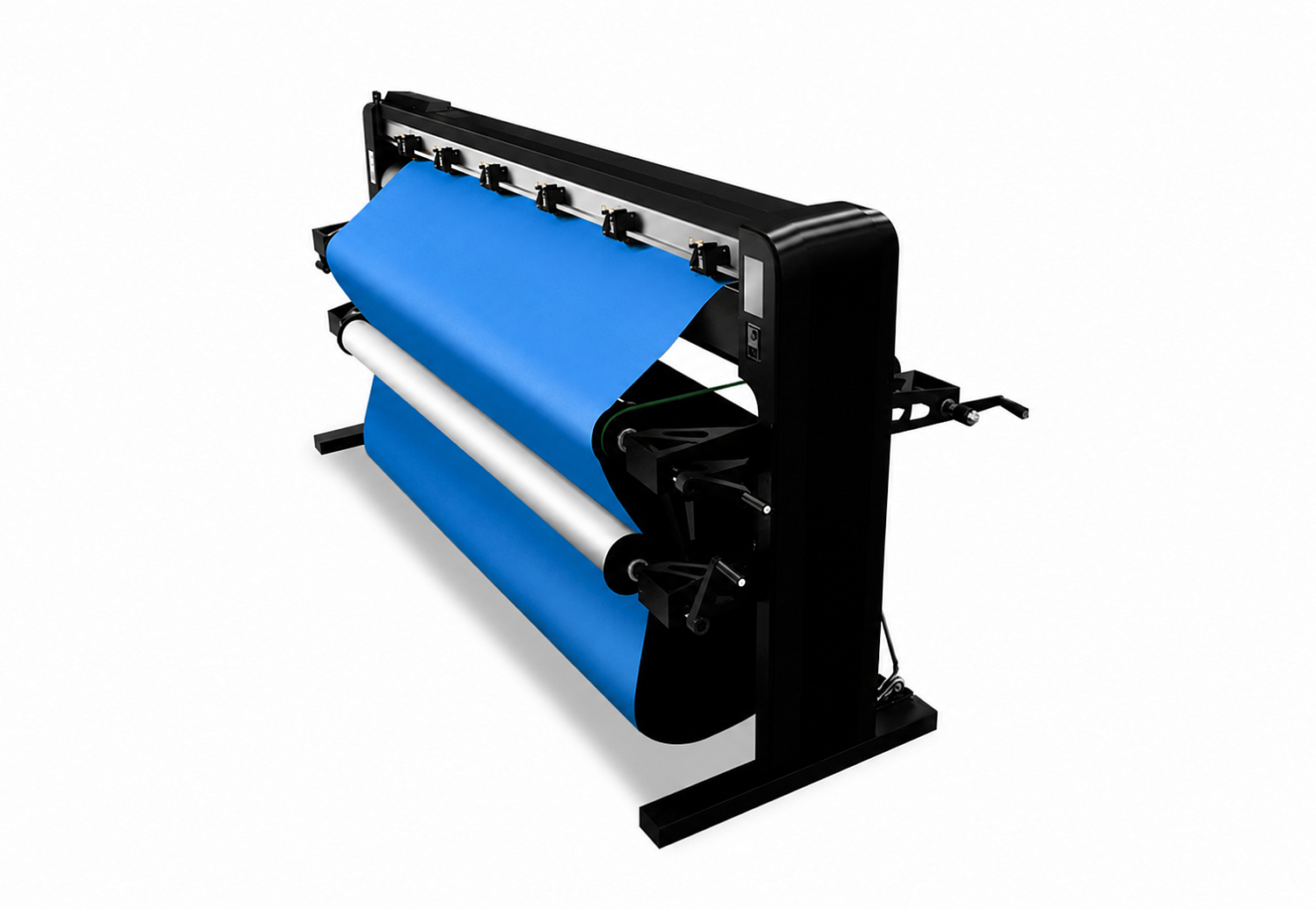

1780 мм — ширина носителя
Плоттер принимает рулонные материалы шириной до 1780 мм, включая распространённые форматы автомобильной PPF и тонировочной плёнки.
Для профессиональной оклейки и защиты автомобилей
PremiumCut GR-8000 PRO рассчитан на детейлинг-центры, студии оклейки, установщиков защитных и тонировочных плёнок, производителей автомобильных комплектов и предприятия, которые выполняют серийный раскрой рулонных материалов.
Резка готовых лекал позволяет сократить ручную подгонку материала непосредственно на автомобиле, уменьшить риск повреждения лакокрасочного покрытия ножом, стандартизировать качество и ускорить подготовку комплектов для кузова, оптики, салона и стёкол.
Основные задачи
- раскрой PPF и TPU PPF по автомобильным лекалам;
- подготовка комплектов тонировочной плёнки;
- резка цветных, виниловых и декоративных плёнок;
- изготовление автомобильных наклеек и элементов стайлинга;
- контурная резка предварительно напечатанной графики;
- серийный выпуск типовых комплектов для конкретных моделей автомобилей.
Технологии точного раскроя серии GR8000
PremiumCut GR-8000 PRO сочетает аппаратный контроль положения ножа, динамическое управление давлением, сервоприводы, сегментированную контурную резку и автоматизацию идентификации заданий. Комплекс технологий рассчитан на стабильную обработку дорогих автомобильных плёнок и длинных рулонных раскладок.
Voice Coil Motor по оси Z
Электродинамический привод быстро меняет давление ножа, позволяет работать с усилием от 20 гс, отличается низким уровнем шума и не перегревается при длительных циклах.
Компенсация кончика ножа в контроллере
Алгоритм компенсации встроен в управляющую электронику. Это помогает сохранять точность траектории при работе с разными программами и уменьшает зависимость результата от настроек внешнего драйвера.
Сегментированное сканирование и резка
Длинное задание делится регистрационными метками на участки. CCD-камера последовательно считывает каждый сегмент, что повышает точность контурной резки на протяжённых и ламинированных материалах.
Чистая кромка и острые углы
Алгоритмы управления движением уменьшают скругление углов и подъём тонкой плёнки. Начальная и конечная точки контура совмещаются без обязательного overcut.
Восемь групп давления
Разным цветовым слоям и траекториям можно назначать собственное усилие и последовательность обработки. Это удобно для многослойных плёнок и комбинирования надсечки с перфорацией.
Перфорационная и пунктирная резка
Режим применяется для отдельных однослойных материалов и деталей, которые после обработки требуется легко отделить вручную. Стабильность каретки помогает сохранять одинаковую глубину по всей линии.
Ножи 30°, 45° и 60°
Угол лезвия выбирается по толщине материала и сложности контура: для PPF и винила, плотных и отражающих плёнок, мелких символов и сложных деталей.
Точная глубина реза на всём рулоне
Линейная шкала контроля высоты
Система отслеживает расстояние между кончиком ножа и поверхностью материала в реальном времени.
Автоматическая компенсация неровностей
Давление корректируется при небольших перепадах поверхности, чтобы глубина реза оставалась стабильной.
Компенсация кончика ножа в контроллере
Алгоритм встроен в управляющую электронику, а не зависит только от стороннего программного обеспечения.
Без обязательного overcut
Алгоритм совмещает начальную и конечную точки контура, уменьшая заметность стыка и риск лишнего надреза.
Острые углы и ровные окружности
Управление движением снижает скругление острых элементов и подъём углов тонкой плёнки.
Трекинг до 7 м
Стабильная длинная протяжка подходит для крупных лекал и протяжённых раскладок с меньшим количеством отходов.
Контурная резка до 1520 мм
CCD-камера считывает регистрационные метки и обеспечивает обработку предварительно напечатанной графики.
Автокалибровка отклонения до ±15°
Система распознаёт маркерные точки даже при небольшом перекосе материала и корректирует траекторию по их фактическому положению.
Минимальный символ 3×3 мм
Точная механика и управление движением позволяют обрабатывать мелкие надписи и детали при правильно подобранном ноже.
Управление давлением от тонкой плёнки до плотных материалов
Инструмент по оси Z приводится электродинамическим мотором Voice Coil. Он быстро изменяет давление, не перегревается при длительной работе и позволяет аккуратно обрабатывать тонкие материалы с минимальным усилием от 20 гс.
Максимальное усилие составляет 600 гс, или 5,8 Н. Предусмотрены восемь рабочих диапазонов, при этом параметр можно задавать с шагом 1 г. Такая настройка удобна при работе с многослойными плёнками, защитным лайнером и материалами, чувствительными к глубине надреза.
20 гс
100 гс
160 гс
200 гс
260 гс
320 гс
490 гс
600 гс

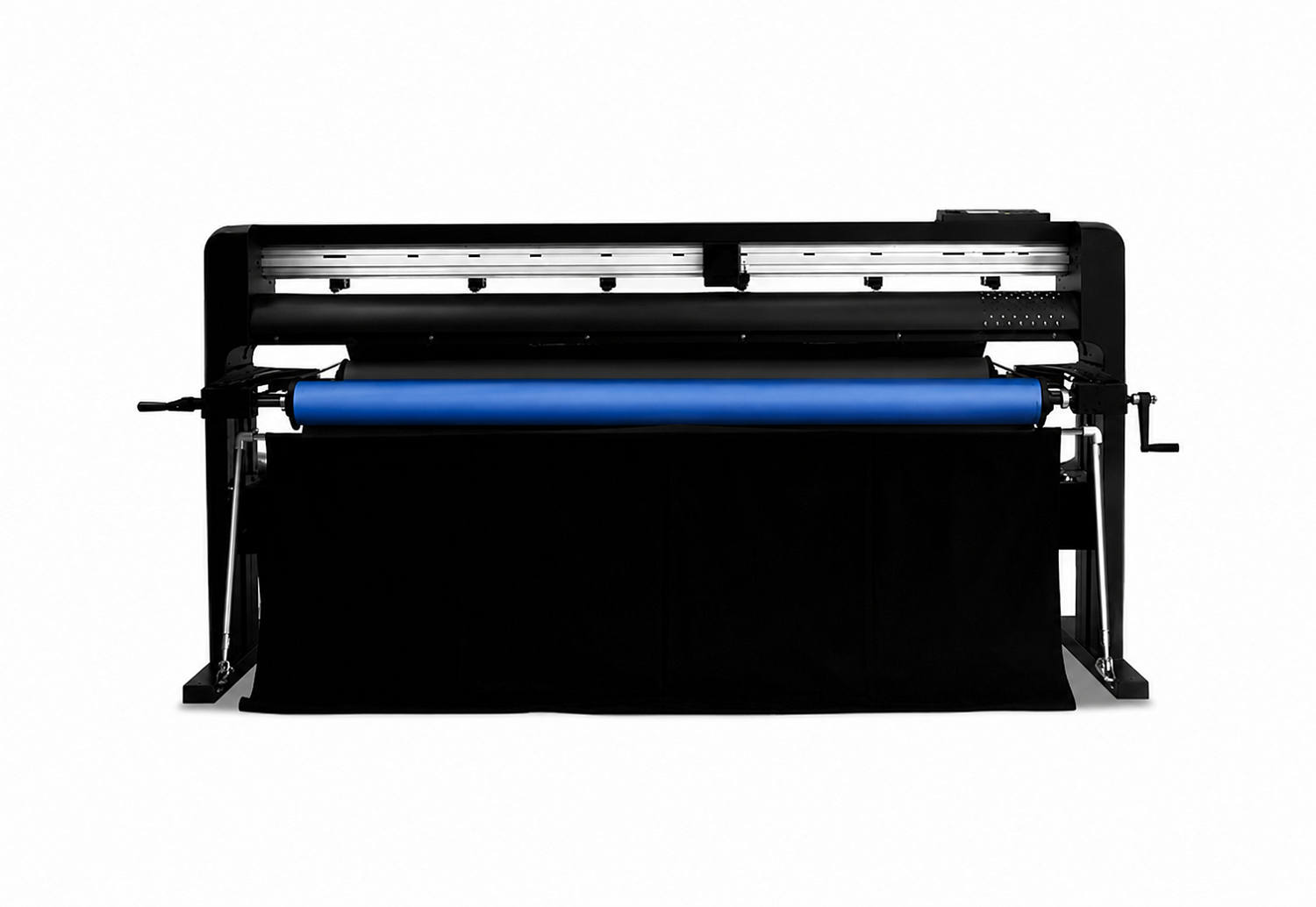

Рулонная подача и стабильная протяжка
Прижимные и зубчатые ролики
Материал перемещается системой push rollers и grit rollers. Конструкция рассчитана на точную протяжку длинных рулонов без заметного бокового ухода.
Воздушное разрежение
Система воздушного прижима помогает удерживать широкую плёнку ровно, уменьшает подъём материала и поддерживает точность контура.
Контроль ширины материала
Датчик проверяет габариты рулона. Если макет не помещается на загруженном материале, система предупреждает оператора и не запускает задание.
Автоматизация по QR-коду и регистрационным меткам
QR-сканер
Плоттер считывает QR-код на заготовке, находит связанный файл среди подготовленных заданий и запускает нужную траекторию без ручного выбора оператором.
CCD-камера
Камера распознаёт регистрационные метки и сложные печатные контуры на материалах разных цветов, обеспечивая контурную резку шириной до 1520 мм.
Сегментированная обработка
Длинные задания обрабатываются последовательно по участкам. Это снижает накопление погрешности и упрощает выпуск протяжённых комплектов и графики.
Контурная резка по CCD-камере
CCD-камера распознаёт регистрационные метки и контуры предварительно напечатанного изображения. По сравнению с простым красным лазерным указателем камера лучше работает со сложными формами и расширяет диапазон распознаваемых цветов и материалов.
Функция полезна для изготовления автомобильных наклеек, брендирования, маркировки, декоративных элементов и другой продукции, где контур должен точно совпадать с печатью.
Инструменты и режимы резки
- держатель одного ножа;
- диаметр хвостовика ножа — 2 мм;
- поддерживаемые углы лезвий — 30°, 45° и 60°;
- перфорационная и пунктирная резка;
- распознавание регистрационных меток CCD-камерой;
- форматы управляющих файлов HP-GL и PLT.
Сервоприводы, собственный контроллер и защита от статики
Сервомоторы X/Y
Обратная связь по положению поддерживает высокую скорость, плавный разгон, точность и стабильную длинную протяжку.
Контроллер второго поколения
Поддерживает сенсорное управление, симуляцию обработки и быстрое редактирование параметров непосредственно на оборудовании.
Антистатическая защита
Управляющая электроника и конструкция рассчитаны на работу с плёнками, способными накапливать статический заряд.
Тихая работа привода Z
Voice Coil Motor отличается низким уровнем шума и устойчивостью к нагреву при длительном использовании.
Позиционные метки на корпусе
Помогают быстрее выровнять рулон и визуально контролировать его движение в процессе обработки.
CE
Оборудование соответствует требованиям MD, EMC и RoHS для европейского рынка.
Конструкция, подача материала и автоматизация
Дополнительные аппаратные решения серии GR8000 повышают стабильность длинной протяжки, упрощают настройку рулона и снижают зависимость результата от ручных действий оператора.
Усиленная антистатическая защита
Электроника и конструкция плоттера рассчитаны на работу с плёнками, которые активно накапливают статический заряд. Это помогает уменьшить прилипание материала, сбои позиционирования и риск повреждения дорогой заготовки в сухих помещениях.
Оптимизированный интерфейс HMI
Сенсорное меню предоставляет быстрый доступ к перемещению каретки, установке начала координат, тестовой резке, подаче материала, вакуумному прижиму и запуску задания. Параметры можно корректировать непосредственно на оборудовании.
Корпус из углеродистой стали
Жёсткая рама и массивное шасси уменьшают вибрации при разгоне и изменении направления движения. Стабильная геометрия корпуса поддерживает точность на высокой скорости и при длительной эксплуатации.
Жёсткие прижимные и абразивные ролики
Прижимные ролики сохраняют форму при длительной работе и поддерживают два уровня давления. Высокоточные grit-ролики обеспечивают надёжное сцепление с подложкой, равномерную подачу и устойчивость рулона к боковому смещению.
Стабильный трекинг до 7 метров
Точная протяжка длинного рулона позволяет размещать в одной раскладке крупные детали кузова, элементы капота и крыши, протяжённую графику и серийные комплекты без частой разбивки задания.
Острые углы и ровная кромка
Алгоритмы управления движением формируют чёткие острые углы, уменьшают их подъём и скругление, а также обеспечивают чистый край на окружностях и сложных автомобильных лекалах.
Автоматический выбор задания по QR-коду
Сканер считывает код на заготовке, находит соответствующий файл среди подготовленных траекторий и передаёт его в работу. Функция удобна при последовательной обработке разных заказов и снижает риск запуска неверного контура.
CCD-камера для сложных контуров
Камера быстрее распознаёт регистрационные метки и сложные формы, чем простой красный лазерный указатель. Она работает с более широким диапазоном цветов и материалов и поддерживает контурную резку шириной до 1520 мм.
Сегментированное сканирование длинных заданий
Протяжённая графика делится дополнительными метками на отдельные зоны. Плоттер последовательно считывает и режет каждый участок, снижая накопление ошибки при длинной подаче материала.
Автокалибровка перекоса до ±15°
Материал не требуется устанавливать строго параллельно вручную. При отклонении в пределах ±15° камера определяет фактическое положение меток, а система пересчитывает траекторию под расположение заготовки.
Сервомоторы с обратной связью
Энкодеры непрерывно передают контроллеру информацию о положении по осям X и Y. Система сочетает высокий крутящий момент, плавное ускорение, низкий уровень шума и точное соблюдение координат.
Скорость до 800 мм/с
Сервоприводная кинематика рассчитана на серийную обработку. Плавный профиль разгона и торможения помогает сохранять точность на прямых участках, поворотах и мелких элементах.
Воздушный прижим рабочей зоны
Разрежение помогает удерживать широкую плёнку ровно и уменьшает её подъём возле режущей каретки. Это особенно полезно при работе с тонкими, мягкими и склонными к деформации рулонными материалами.
Метки выравнивания рулона
Визуальные ориентиры на передней и задней части корпуса помогают установить материал параллельно тракту и контролировать направление его движения во время длинной протяжки.
Автоматическая проверка размера материала
Датчики контролируют доступную ширину при загрузке. Если макет не помещается на рулоне, система приостанавливает запуск и предлагает заменить материал или уменьшить размер задания.
Усиленный держатель рулона
Опоры рассчитаны на широкие рулоны и обеспечивают плавное вращение. Параллельное положение валов поддерживает равномерную размотку без дополнительного перекоса материала.
Точная заводская калибровка осей
Геометрия направляющих и приводов настраивается с контролем параллельности и перпендикулярности. Продуманная компоновка узлов облегчает обслуживание и замену расходных компонентов.
Совместимость с профессиональным ПО
Плоттер интегрируется с FlexiSIGN & PRINT, SignMaster, SignCut, CorelDRAW и Digital Factory. Комплект SDK позволяет подключать дополнительные CAD/CAM-решения и отраслевые базы лекал.
Передача заданий с USB-накопителя
Файлы можно передавать напрямую с компьютера по кабелю или загружать с USB-флешки. Это позволяет запускать подготовленные задания без постоянного подключения рабочего компьютера.
Соответствие требованиям CE
Серия соответствует требованиям европейских директив MD, EMC и RoHS, охватывающим безопасность машин, электромагнитную совместимость и ограничение опасных веществ.
Программное обеспечение и подключение
PremiumCut GR-8000 PRO подключается по USB или локальной сети LAN. Встроенный буфер памяти составляет 32 МБ. В качестве базового программного обеспечения предусмотрены драйвер Windows, SignWorkPro и комплект SDK для интеграции с внешними программными решениями.
SIGNLab
ULTRAFILMCUT
AEONCUT / AccCUT
YINK
MANTIS CUT
SMARTCUT
ZHITU
CorelDRAW
FlexiSIGN & PRINT
SignMaster
SignCut
Digital Factory
SDK для интеграции
Совместимость с конкретной базой автомобильных лекал зависит от версии программного обеспечения и используемой операционной системы.
Материалы и готовая продукция
Материалы
PPF
TPU PPF
тонировочная плёнка
ПВХ-плёнка
цветная плёнка
самоклеящийся винил
печатная графика
отдельные отражающие плёнки
Готовая продукция
лекала защиты кузова
комплекты для фар
тонировка стёкол
защита элементов салона
автомобильный стайлинг
наклейки и декали
контурная графика
серийные комплекты PPF
Максимальная заявленная толщина материала — 59 mil, что соответствует примерно 1,5 мм. Фактические параметры ножа, давления и скорости подбираются по типу плёнки, толщине защитного лайнера и требуемой глубине надреза.
Типовой процесс подготовки автомобильного комплекта
1
Выбор автомобиля
Оператор выбирает марку, модель, год выпуска и необходимые элементы в совместимой базе лекал.
2
Настройка раскладки
Детали размещаются по ширине рулона с учётом экономии материала и направления плёнки.
3
Загрузка и тест ножа
Рулон выравнивается по меткам, задаются давление, скорость и глубина надреза.
4
Резка и выборка
После раскроя детали отделяются от лишнего материала и передаются на установку.
Важные особенности рулонной конструкции
Не является планшетным режущим столом для полноценного сквозного раскроя
PremiumCut GR-8000 PRO предназначен прежде всего для надсечки плёнок и не заменяет конвейерный планшетный стол при полноценном сквозном раскрое. При этом поддерживается перфорационная и пунктирная резка.
Защитный верхний слой плёнки
Перед резкой отдельных типов PPF верхний защитный слой необходимо удалить. В комплектацию входит устройство автоматического снятия защитной плёнки, которое сокращает ручные операции и помогает снизить влияние статического электричества.
Технические характеристики PremiumCut GR-8000 PRO
| Тип оборудования | Профессиональный рулонный режущий плоттер для автомобильных и защитных плёнок |
|---|---|
| Максимальная ширина резки без контурных меток | 1630 мм |
| Максимальная ширина контурной резки | 1520 мм |
| Рабочая длина | Рулон полной длины; точная линейная протяжка — до 7 м |
| Максимальная ширина загружаемого носителя | 1780 мм |
| Минимальная ширина материала | 70 мм |
| Максимальная толщина материала | До 59 mil, приблизительно 1,5 мм |
| Материалы | PPF, TPU PPF, тонировочная плёнка, ПВХ, цветные и виниловые плёнки, печатные самоклеящиеся материалы |
| Подача материала | Прижимные и зубчатые ролики |
| Фиксация материала | Роликовая протяжка и воздушное разрежение |
| Максимальная скорость резки | 800 мм/с |
| Максимальное усилие | 600 гс / 5,8 Н |
| Настройка усилия | Восемь диапазонов; регулировка с шагом 1 г |
| Минимальное рабочее давление | От 20 гс |
| Диаметр ножа | 2 мм |
| Углы ножей | 30°, 45° и 60° |
| Перфорационная резка | Поддерживается |
| Привод по X и Y | Сервомоторы с обратной связью |
| Привод по Z | Voice Coil Motor |
| Механическое разрешение | 0,0125 мм |
| Распознавание меток | CCD-камера и QR-сканер |
| Автоматическая калибровка отклонения | Распознавание регистрационных меток при повороте материала до ±15° |
| Минимальный размер символа | 3×3 мм |
| Панель управления | Сенсорный экран; стандартные языки — английский и китайский, русский и корейский заявлены как опция |
| Форматы файлов | HP-GL, PLT |
| Буфер памяти | 32 МБ |
| Подключение | USB, Ethernet LAN |
| Операционная система | Windows 11 / 10 / 8 / 7 |
| Программное обеспечение | Драйвер Windows, SignWorkPro, SDK; поддерживается интеграция с FlexiSIGN & PRINT, SignMaster, SignCut, CorelDRAW и Digital Factory |
| Электропитание | AC 110–220 В, 50–60 Гц |
| Потребляемая мощность | 160 Вт |
| Габариты оборудования | 2300×1100×1080 мм |
| Размер упаковки | 2200×830×1250 мм |
| Масса нетто / брутто | 115 / 167 кг |
Базовая комплектация
Режущий плоттер PremiumCut GR-8000 PRO
Держатель ножа — 1 шт.
Кронштейн для рулонного материала
CCD-камера распознавания меток
Система воздушного прижима
Драйвер Windows и SignWorkPro
SDK для интеграции с внешним ПО
Устройство снятия защитного слоя
Галерея
1/4
—
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Похожие модели
Нашли дешевле?
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Запросить КП
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
История успеха
Посмотреть и прочитать истории тех кто уже работает с нами
PremiumCut — собственная линейка «Технопринт» с профессиональным оборудованием для точной автоматизированной резки и раскроя материалов.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
