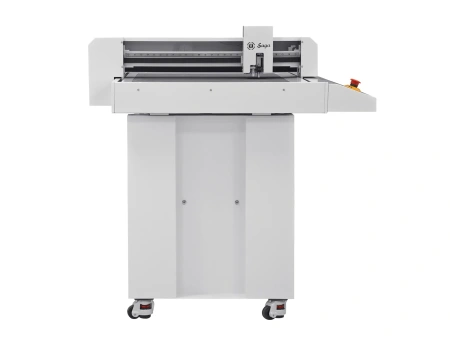

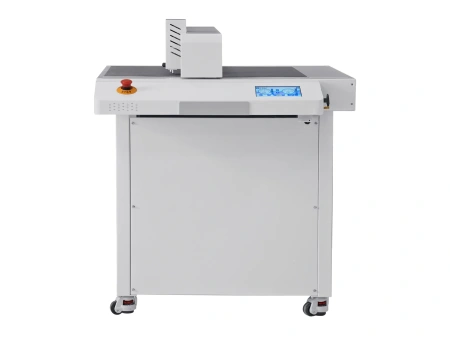

Saga FC480720C01
Планшетный режущий плоттер для наклеек, картона и упаковки
Компактное решение для изготовления фигурных наклеек, этикеток, открыток, коробок и рекламной продукции. Вакуумный стол удерживает материал, CCD-камера считывает метки, а нож и активное биговальное колесо выполняют резку и подготовку линий сгиба в одном задании.
От цифрового макета до готового изделия
Saga FC480720C01 подходит для типографий, рекламных мастерских, производства упаковки и персонализированной продукции. Цифровая резка позволяет запускать новые формы без изготовления отдельного вырубного штампа — удобно для образцов, небольших тиражей и заказов с частой сменой дизайна.
Наклейки и этикетки
Контурная резка отпечатанных изображений, фигурные стикеры и этикетки на самоклеящихся материалах.
Коробки и упаковка
Раскрой картонных развёрток и биговка линий сгиба для коробок, обечаек и упаковочных прототипов.
Открытки и приглашения
Фигурные контуры, декоративные элементы и линии сгиба для полиграфии с индивидуальным оформлением.
Бирки и подвесные ярлыки
Изготовление бирок нестандартной формы для одежды, подарков и товарной упаковки.
Рекламная продукция
Настольные таблички, небольшие POS-элементы, бумажные конструкции и детали для оформления.
Магнитные наклейки
Фигурные изделия из совместимых гибких магнитных материалов с предварительным подбором режима резки.
Преимущества для ежедневной работы
Конструкция плоттера объединяет точное позиционирование, фиксацию материала и два рабочих инструмента. Это помогает организовать обработку полиграфии и упаковки на одном компактном оборудовании.
Нож и биговка на одной каретке
Два держателя позволяют использовать режущий и биговальный инструменты в одном задании, без ручной замены между операциями.
Активное биговальное колесо
Формирует линии сгиба на бумаге и картоне. Подготовленная развёртка удобнее складывается при сборке коробок и другой объёмной продукции.
CCD-камера и метки
Считывание регистрационных меток помогает совместить контур резки с отпечатанным изображением. Поддерживается распознавание QR-кодов.
Вакуумная фиксация
Материал удерживается на плоском столе во время обработки. Такая фиксация помогает сохранить его положение при резке и биговке.
Сервоприводы по двум осям
Бесщёточные сервомоторы управляют перемещениями по X и Y. Повторяемость позиционирования составляет не более 0,05 мм.
Удобное управление
Сенсорный экран 7″, отслеживание хода задания, подключение через USB и Wi-Fi, а также загрузка файлов с USB-накопителя упрощают повседневную работу.
Режимы обработки
Контурная резка и надсечка
Нож вырезает заданную форму из бумаги, картона или совместимого плёночного материала. При обработке самоклейки глубину настраивают для надсечки верхнего слоя с сохранением подложки либо для сквозной резки.
Биговка и обработка с обратной стороны
Биговальное колесо подготавливает линии сгиба. Поддержка обработки с обратной стороны расширяет возможности изготовления упаковки, когда операции необходимо выполнять на обороте отпечатанной заготовки.
С какими материалами работает плоттер
Плоский вакуумный стол подходит для обработки листовых заготовок. Для бумаги и картона рабочий диапазон плотности составляет 120–400 г/м²; возможность резки других материалов зависит от их толщины и структуры.
Бумага и картон
Упаковочные развёртки, открытки, бирки и бумажные конструкции.
Мелованная бумага
Отпечатанная полиграфия с фигурной резкой и линиями сгиба.
Самоклеящиеся материалы
Этикетки и наклейки на бумажной или плёночной основе.
Гофрокартон
Совместимые тонкие виды для упаковочных образцов и деталей.
Гибкие магнитные материалы
Магнитные наклейки и небольшие рекламные изделия.
ПВХ-материалы
Совместимые тонкие плёнки и листовые заготовки.
Как устроен рабочий процесс
Подготовьте макет
Задайте контуры резки и линии биговки в CutArtist или через совместимый плагин для CorelDRAW / Adobe Illustrator.
Разместите материал
Уложите заготовку на стол, включите вакуумную фиксацию и выберите подходящие настройки инструмента.
Совместите контур
Для отпечатанных работ используйте CCD-камеру и регистрационные метки для позиционирования задания.
Запустите обработку
Плоттер выполнит заданные операции. Снимите готовые детали и переходите к сборке или дальнейшей отделке.
Технические характеристики
Рабочая зона, инструменты и позиционирование
| Модель | Saga FC480720C01 |
|---|---|
| Тип оборудования | Планшетный режущий плоттер с вакуумной фиксацией |
| Максимальный формат материала | 545 × 730 мм |
| Максимальная область резки | 485 × 715 мм |
| Фиксация материала | Вакуумная |
| Привод по осям X и Y | Бесщёточные сервомоторы |
| Количество держателей инструмента | 2: для ножа и биговального инструмента |
| Режущий инструмент | Нож для планшетной резки |
| Биговальный инструмент | Активное биговальное колесо |
| Основные операции | Контурная и сквозная резка, надсечка самоклейки, биговка |
| Обработка с обратной стороны | Поддерживается |
| Система оптического позиционирования | Цифровая CCD-камера |
| Считываемые элементы | Регистрационные метки и QR-коды |
| Время считывания меток | 5–10 секунд |
| Повторяемость позиционирования | ≤ 0,05 мм |
| Механическое разрешение | 0,02 мм |
| Программное разрешение | 0,025 мм, HPGL |
| Минимальная площадь вырезаемого символа | Около 10 мм²; зависит от контура и материала |
| Плотность бумаги и картона | 120–400 г/м², в зависимости от материала |
| Типы материалов | Бумага, картон, мелованная бумага, самоклейка, совместимые гофрокартон, магнитные и ПВХ-материалы |
Управление, подключение и программное обеспечение
| Панель управления | Ёмкостный сенсорный экран 7″ |
|---|---|
| Контроль выполнения задания | Отслеживание хода работы в реальном времени |
| Подключение | USB, Wi-Fi |
| Работа с USB-накопителем | Поддерживается |
| Встроенная память для файлов резки | 128 МБ |
| Программное обеспечение | CutArtist |
| Совместимые графические программы | CorelDRAW и Adobe Illustrator — через плагины |
Электропитание, размещение и условия работы
| Питание плоттера | 100–120 В / 200–240 В переменного тока, 50/60 Гц |
|---|---|
| Максимальная мощность плоттера | 350 Вт, без учёта вакуумного насоса |
| Мощность вакуумного насоса | При 50 Гц: 0,75 кВт, 110 или 220 В При 60 Гц: 0,84 кВт / 110 В; 0,83 кВт / 220 В |
| Номинальный ток вакуумного насоса | 110 В: 10,8 А при 50 Гц; 13 А при 60 Гц 220 В: 4,5 А при 50 Гц; 5,6 А при 60 Гц |
| Рабочая температура | От +5 до +35 °C |
| Относительная влажность | 30–75%, без конденсации |
| Габариты оборудования | 1084,3 × 975 × 1087,5 мм, Д × Ш × В |
| Напольная стойка | Входит в комплект |
Один плоттер для разных заказов
Saga FC480720C01 объединяет контурную резку, обработку самоклеящихся материалов и биговку картона. Рабочая область 485 × 715 мм позволяет выполнять разнообразные задачи — от наклеек и бирок до развёрток упаковки — на компактной планшетной системе.
Модель подойдёт производствам, которым важно быстро переходить между дизайнами, изготавливать образцы и обрабатывать небольшие тиражи без заказа вырубных штампов.
