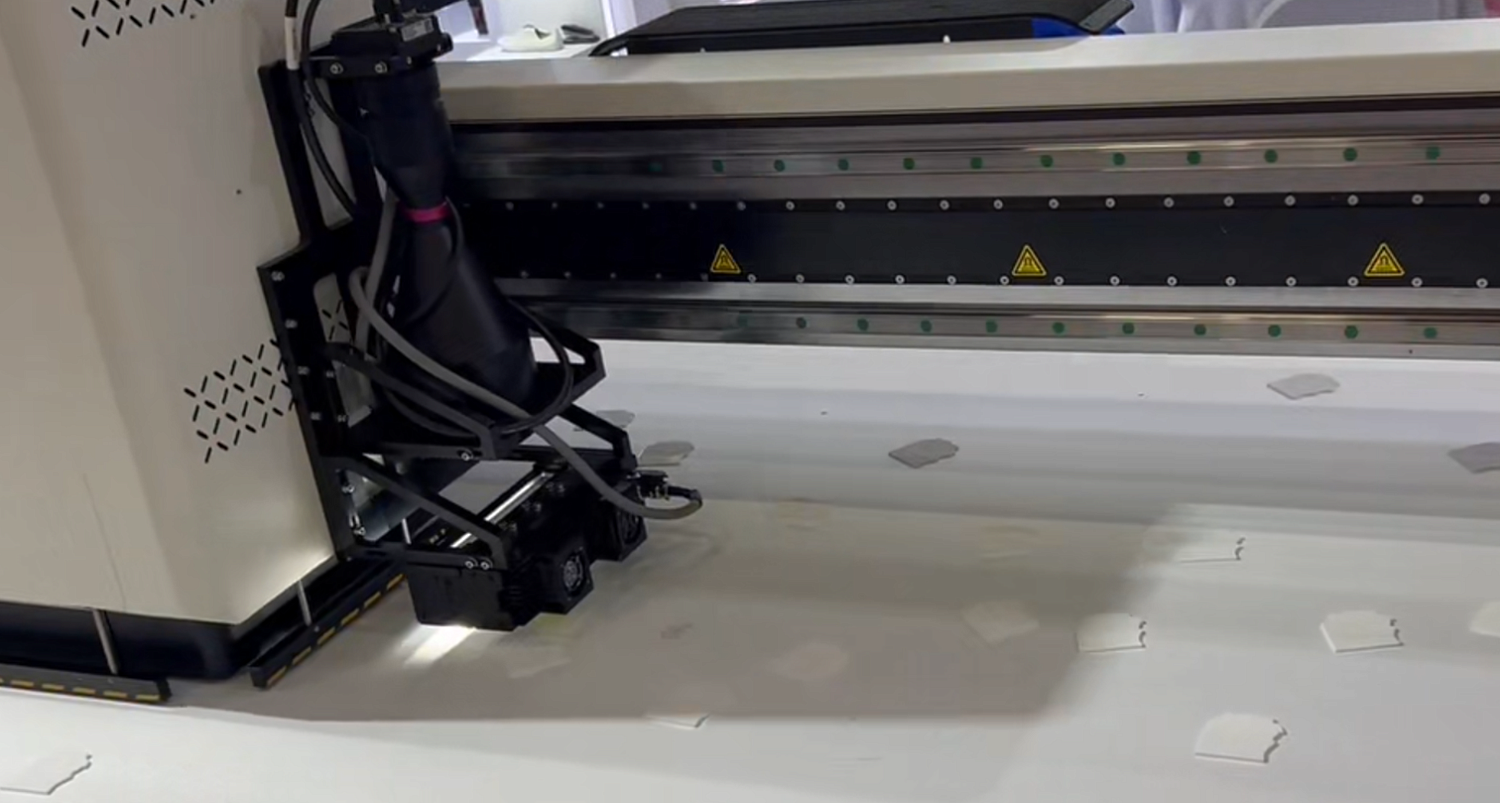

Камера на каретке и рабочая зона позиционирования
Камера перемещается по рабочему полю, сканирует расположение заготовок и помогает корректно совместить изображение с материалом.
Новинка
УФ-принтер Audley UV-2513
Audley UV-2513 — промышленный планшетный УФ-принтер с рабочим полем 2500 × 1300 мм для прямой печати по листовым, жестким и гибким материалам. Модель рассчитана на производственную эксплуатацию: стабильную механику, точное позиционирование заготовок, печать белым, нанесение лака и работу с материалами высотой до 150 мм.

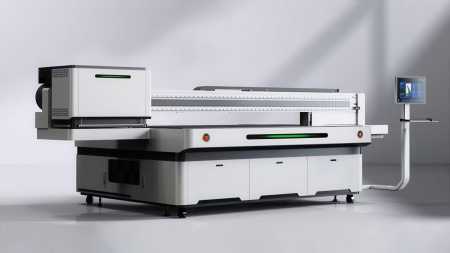

Промышленный планшетный УФ-принтер Audley UV-2513 для крупноформатной печати по жестким и гибким материалам.
Кратко о модели
2500 × 1300 мммаксимальный размер печати
150 мммаксимальная высота материала
1200 dpiразрешение камеры позиционирования
6800 Вториентировочная мощность оборудования
| Параметр | Значение |
|---|---|
| Печатающие головы | Ricoh G6 (UV), 4 шт.; поддерживается конфигурация до 8 голов |
| Основные схемы печати | White + CMYK + Varnish / White + CMYK / CMYKLcLm в зависимости от комплектации |
| Визуальное позиционирование | камера 1200 dpi, область сканирования до 2400 × 1300 мм |
| Конструкция | сварная стальная рама, усиленная балка, линейный мотор по оси X, двухсерводвигательный привод по оси Y |
| Вакуумный стол | 5 зон вакуумного прижима, пневматические позиционирующие штифты |
Для каких задач подходит Audley UV-2513
Принтер подойдет производствам, которым нужна качественная УФ-печать на разных типах материалов: рекламных и интерьерных панелях, сувенирной продукции, упаковке, элементах декора и изделиях с индивидуальным изображением.
- Печать по жестким и гибким материалам в формате до 2,5 × 1,3 м.
- Печать белым и лаком для прозрачных, темных и фактурных материалов.
- Работа с листовыми материалами и объемными изделиями высотой до 150 мм.
- Камера визуального позиционирования для точного размещения изображения.
- Усиленная промышленная конструкция для регулярной производственной загрузки.
Что это дает производству
- Печать на крупноформатных заготовках и нестандартных изделиях.
- Работа по темным, прозрачным и фактурным материалам благодаря белому цвету и лаку.
- Удобная фиксация материала за счет вакуумного стола и позиционирующих штифтов.
- Меньше риска ошибки при размещении печати на заготовке.
Материалы и области применения
Жесткие материалы
Стекло, керамическая плитка, потолочные панели, алюминиевые панели, дерево, дверные панели, вывески, акрил, KT-панели, оргстекло, ПВХ-пена, гофрокартон.
Стекло
Керамика
Акрил
Дерево
ПВХ-пена
Гофрокартон
Гибкие материалы и типовые задачи
Обои, светоотражающая пленка, холст, ковровые покрытия, кожа, бумага и другие гибкие носители. Типовые задачи: вывески, сувениры, интерьерный декор, упаковка, рекламная продукция, панели и персонализированные изделия.
Обои
Пленка
Холст
Кожа
Упаковка
Сувениры
Производительность печати
Фактическая скорость зависит от количества печатающих голов, режима печати, числа проходов, цветовой конфигурации, плотности заливки и сложности изображения.
Базовые режимы для конфигурации 4 Ricoh G6, White + CMYK + Varnish
| Режим | Параметры | Описание | Скорость |
|---|---|---|---|
| Быстрый | 960 × 900, 6 pass | Mist, light feathering | 17 м²/ч |
| Стандартный | 960 × 1200, 8 pass | Mist, normal | 10 м²/ч |
| Высокоточный | 960 × 1200, 8 pass | Mist, depth | 7 м²/ч |
CMYK-печать
| Конфигурация | 4 Pass | 6 Pass | 8 Pass |
|---|---|---|---|
| 4 × Ricoh G6: C / M / Y / K | 32–36 м²/ч | 21–24 м²/ч | 16–18 м²/ч |
| 6 × Ricoh G6: 2C + 2M + 1Y + 1K | 48–54 м²/ч | 32–36 м²/ч | 24–27 м²/ч |
| 8 × Ricoh G6: 2C + 2M + 2Y + 2K | 64–72 м²/ч | 42–48 м²/ч | 32–36 м²/ч |
White + CMYK + Varnish
| Конфигурация | 4 Pass | 6 Pass | 8 Pass |
|---|---|---|---|
| 4 × Ricoh G6: W + CY + MK + V | 25 м²/ч | 17 м²/ч | 12 м²/ч |
| 6 × Ricoh G6: 2W + C + M + Y + K | 38 м²/ч | 26 м²/ч | 18 м²/ч |
| 8 × Ricoh G6: 2W + 2CY + 2MK + 2V / 2W + 2C + 2M + Y + K | 40 м²/ч | 28 м²/ч | 40 м²/ч |
Фактическая производительность зависит от режима печати, сложности макета и выбранной цветовой схемы.
Визуальное позиционирование
Опциональная система визуального позиционирования с камерой помогает точно определять положение заготовок на рабочем поле и корректно совмещать изображение с материалом. В конфигурации с камерой процессы распознавания, подготовки файла в RIP и печати объединяются в единый рабочий процесс.
Система не влияет на линейную скорость печати, но требует отдельного времени на сканирование, распознавание заготовок и подготовку задания.
Параметры системы
- Максимальная область сканирования — 2400 × 1300 мм.
- Разрешение камеры — 1200 dpi.
- Тип камеры — линейная камера высокого разрешения.
- Назначение — распознавание положения материала, совмещение координат и подготовка печати.
Модуль камеры визуального позиционирования
Камера используется для распознавания положения материала и повышения точности печати по заготовкам.

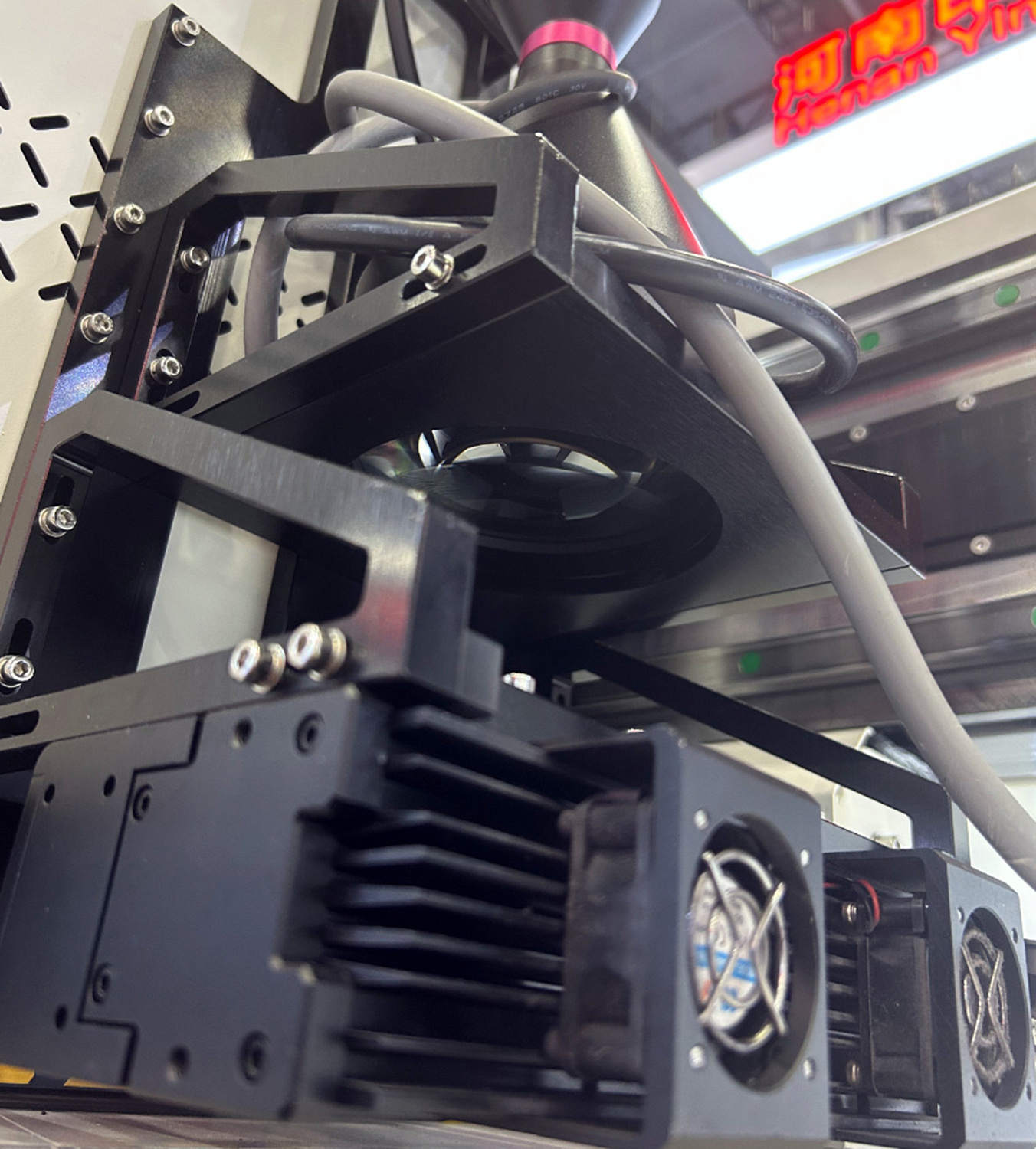

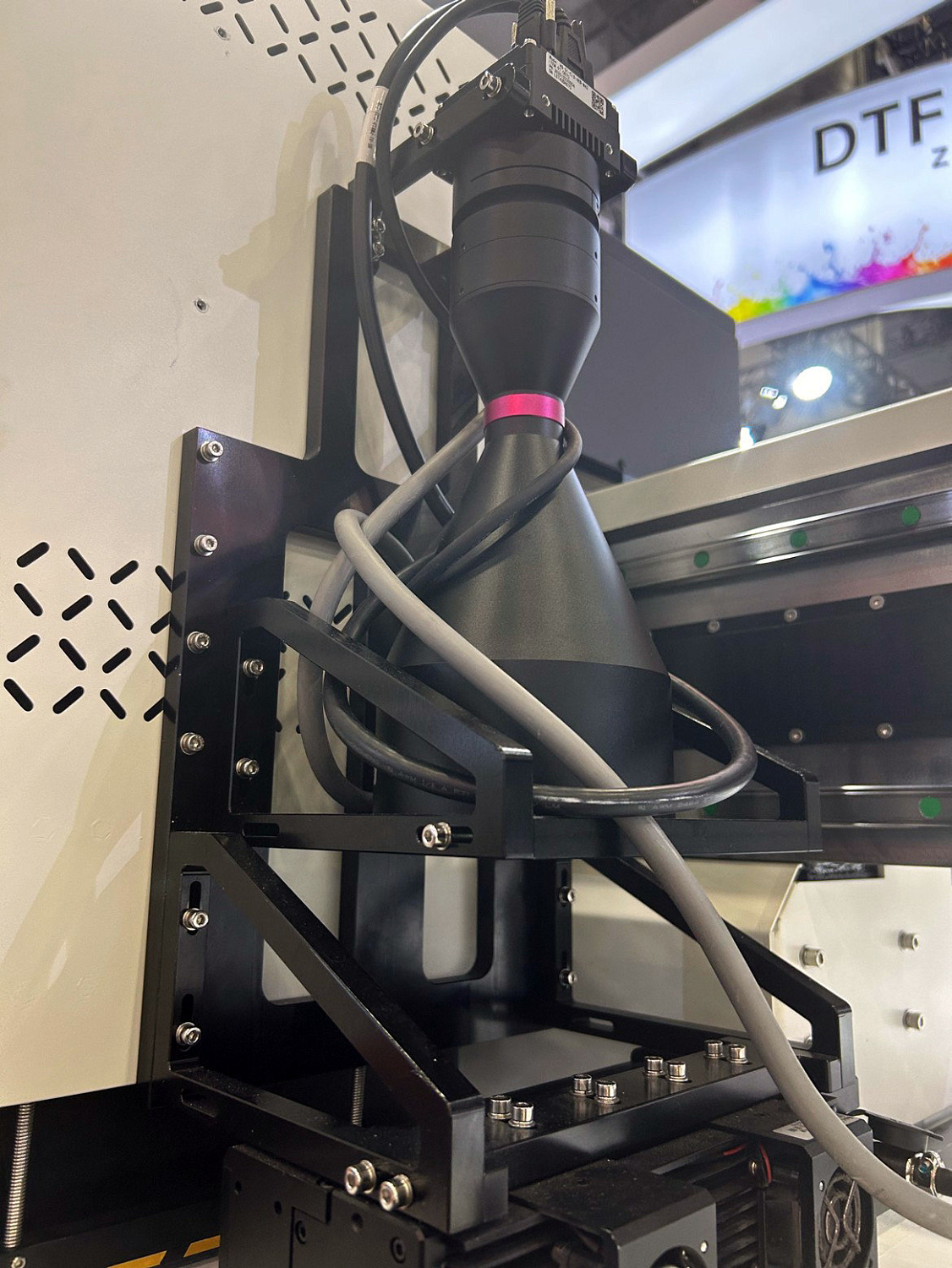

Узел камеры и система крепления
Конструкция крепления обеспечивает стабильное положение камеры во время сканирования и работы принтера.
| Параметр | Значение |
|---|---|
| Чистое сканирование полной платформы | примерно 2 мин 50 сек – 3 мин 30 сек; в краткой записи теста — около 3 минут |
| Полный цикл от запуска сканирования до готовности к печати | примерно 4 мин 30 сек – 5 мин 30 сек; в краткой записи теста — около 5 минут |
| Эффективная ширина сканирования за один проход | около 180–210 мм |
| Количество горизонтальных проходов для листа 2500 × 1300 мм | 6–7 проходов |
| Причина меньшей скорости относительно 600 dpi | 1200 dpi дает в 4 раза большую плотность пикселей, повышает нагрузку на передачу и обработку данных и требует больше проходов сканирования |
Конструкция и ключевые узлы
Конструкция Audley UV-2513 разработана для стабильной работы с крупноформатными материалами. В модели усилены ключевые узлы: рама, поперечная балка, система перемещения каретки, платформа фиксации материала и система подачи чернил.

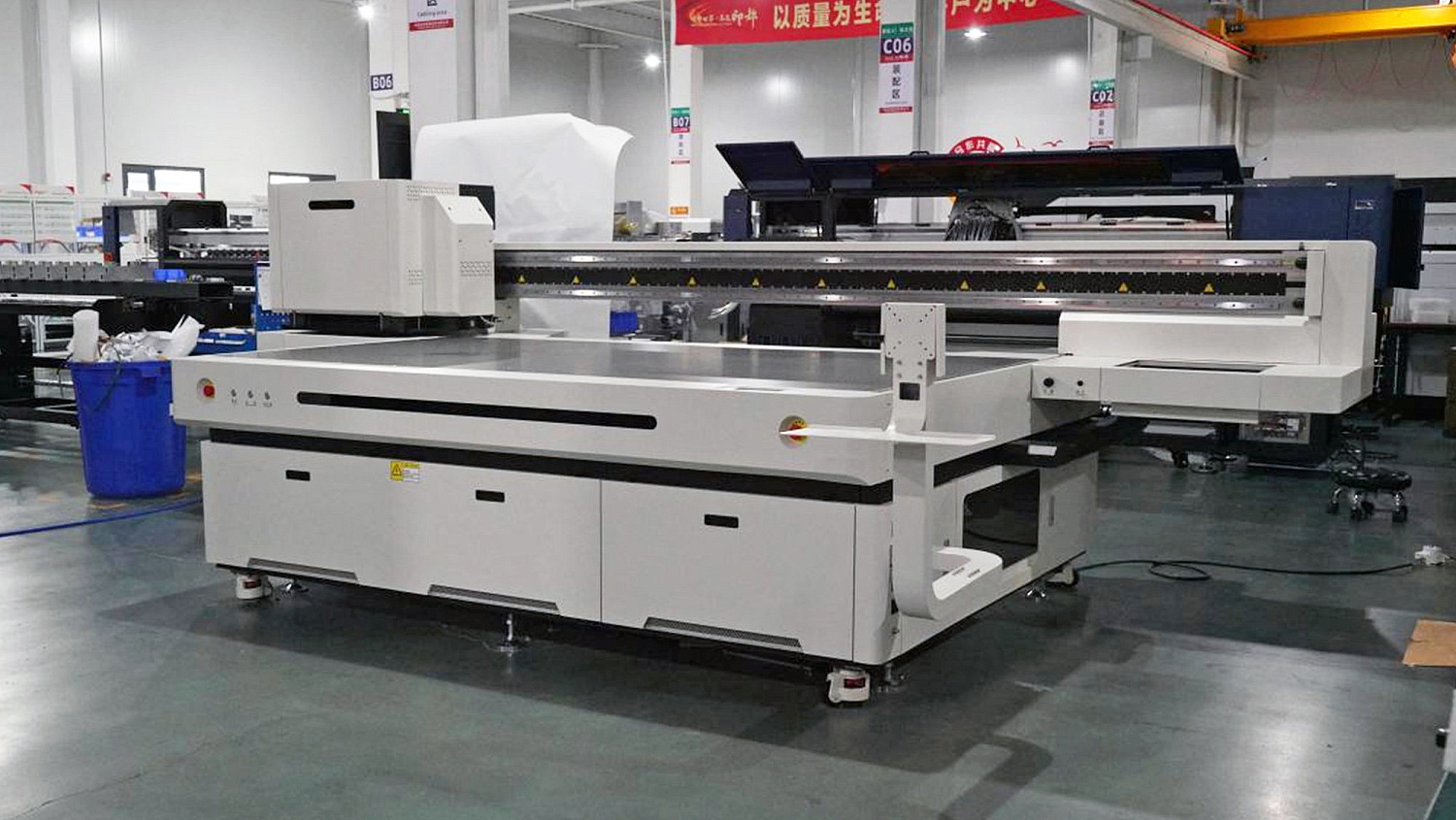

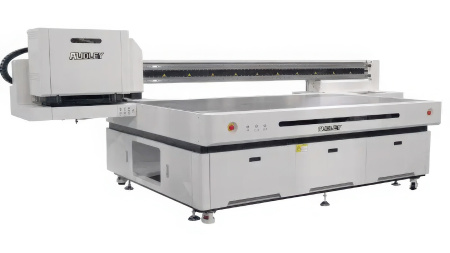

Общий вид оборудования

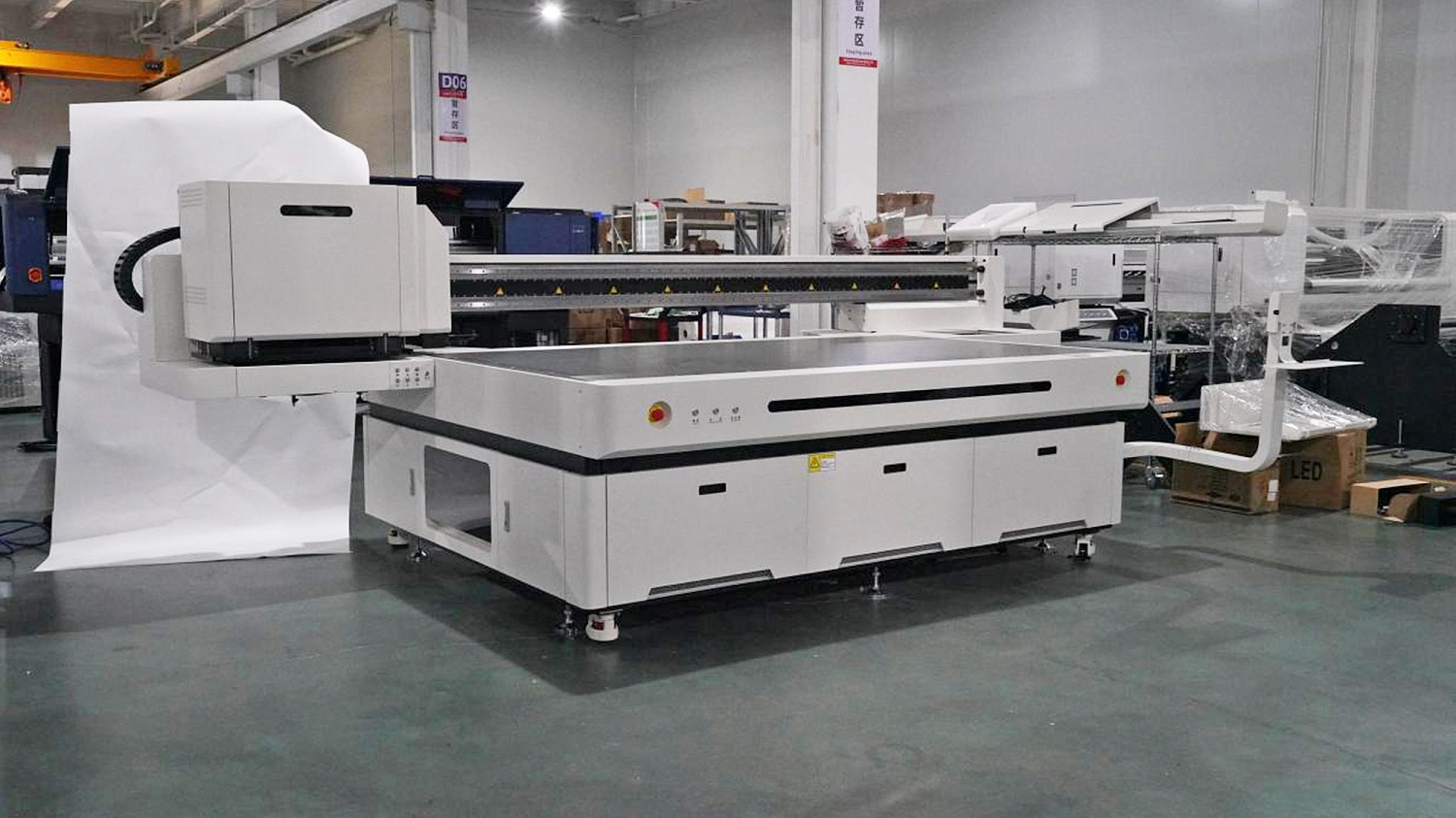

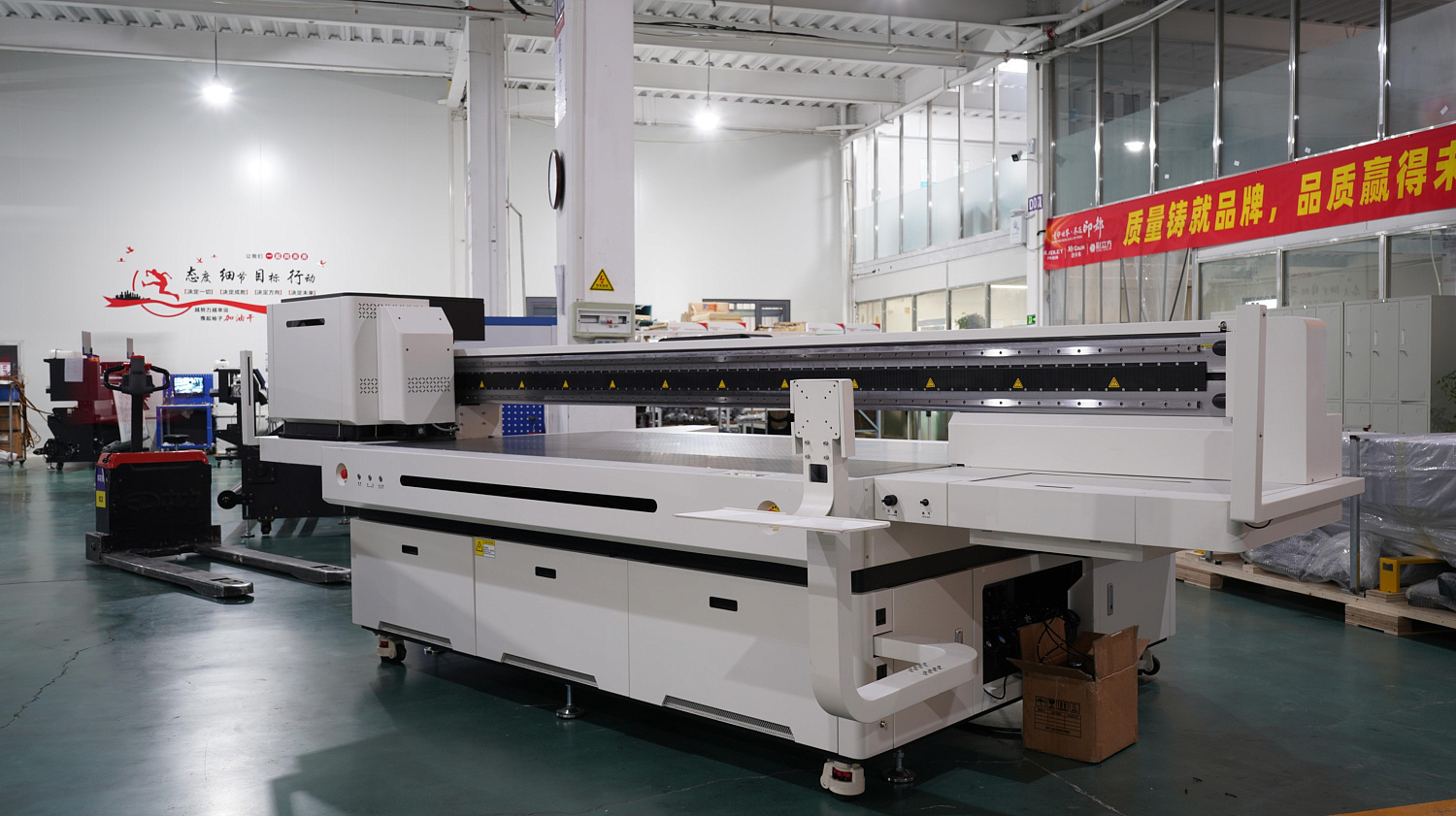

Вид принтера со стороны рабочей платформы.

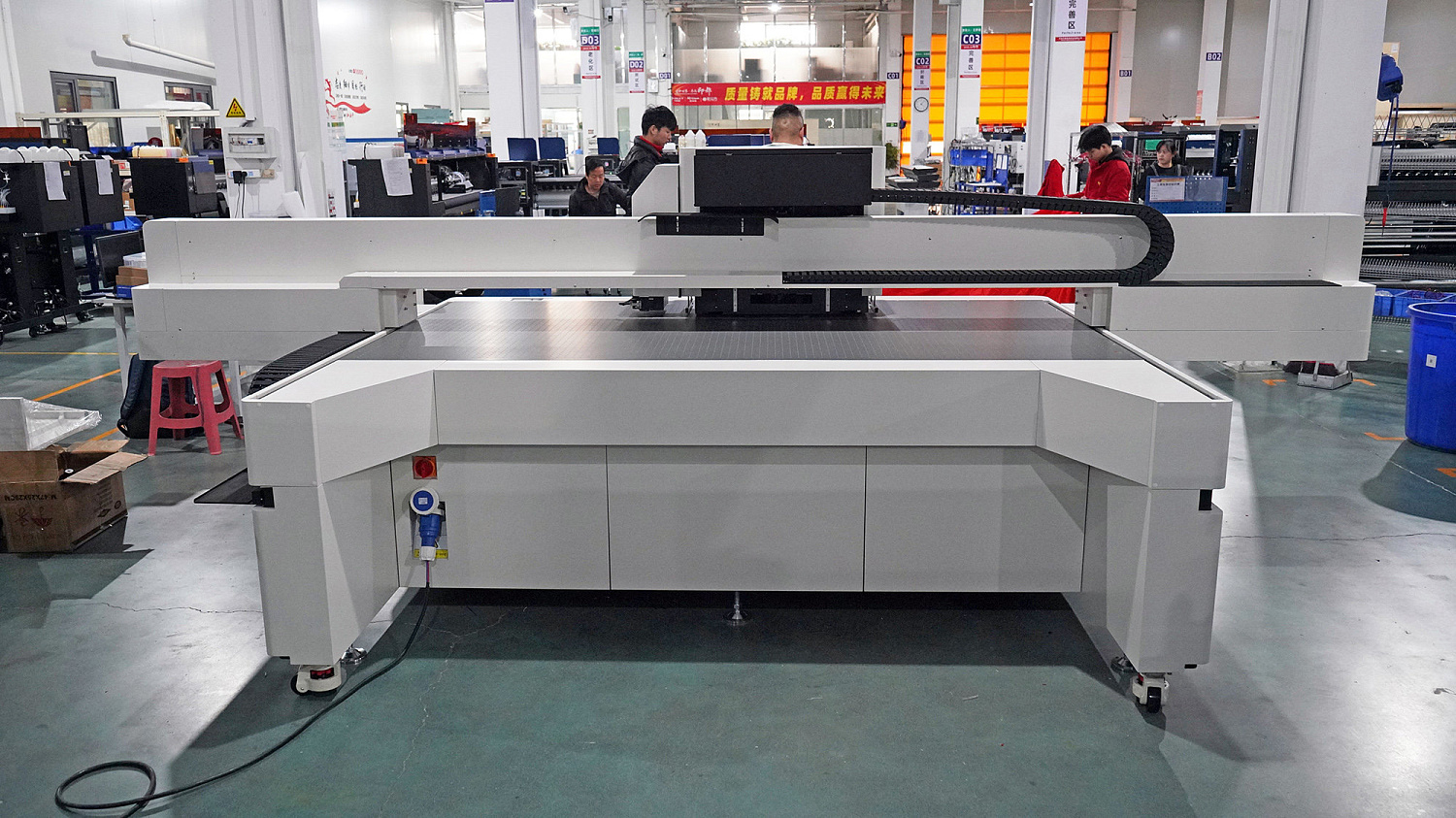

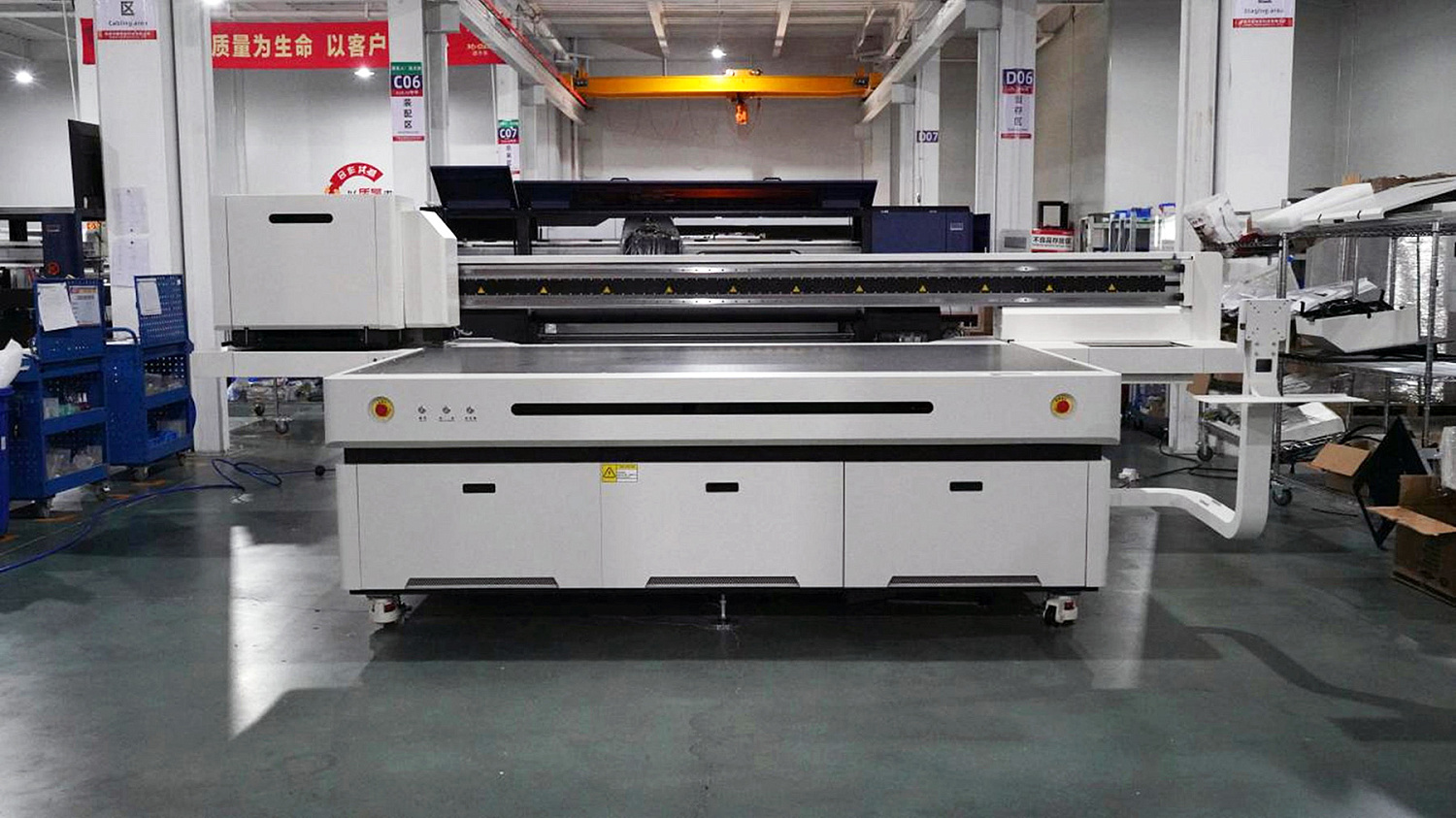

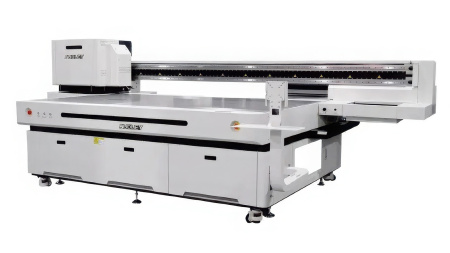

Фронтальный вид корпуса и рабочей зоны.
Цельносварное основание и рабочая платформа
Основание выполнено на стальной раме из прямоугольной трубы 80 × 80 × 5 мм. Масса рамы составляет до 460 кг, что повышает жесткость и устойчивость оборудования.
Конструкция платформы и элементов основания
Рабочая платформа имеет до 42 точек регулировки для точной настройки плоскости печати и стабильной работы с крупноформатными материалами.
Усиленная поперечная балка
Поперечная балка изготовлена из прецизионно обработанной стали с профилем 200 × 100 × 8 мм. Жесткая конструкция снижает риск деформаций при скоростном движении каретки.
Направляющие и узлы перемещения
В системе перемещения используются две направляющие THK 20-й серии и шесть малошумных кареток для плавного движения и высокой несущей способности узла.
Двухсерводвигательный привод по оси Y
Двухсерводвигательный привод обеспечивает более плавную работу, снижает уровень шума и повышает точность перемещения.

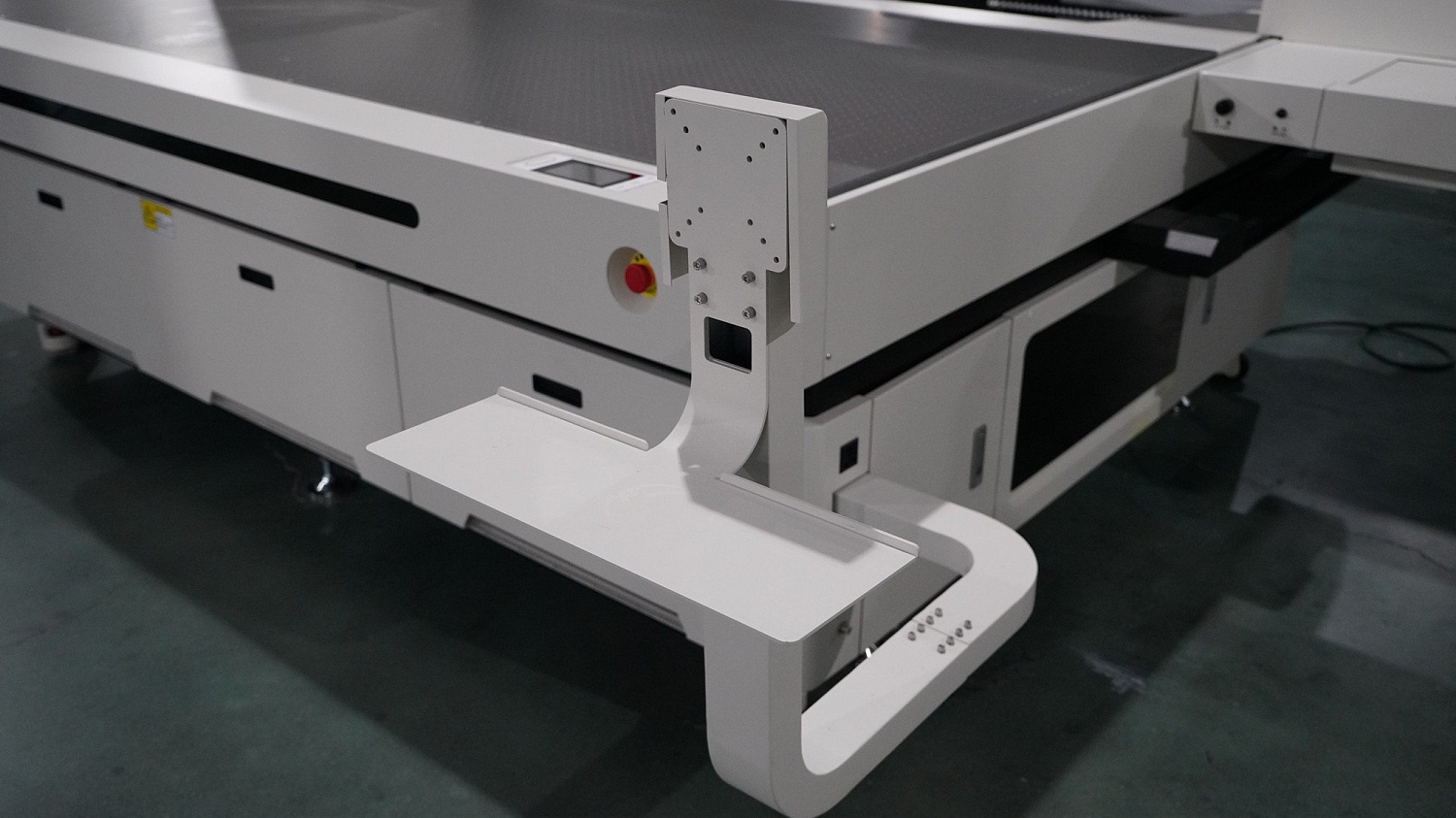

Сенсорный экран и индикация уровня чернил
Сенсорная панель упрощает управление принтером: оператор видит уровень чернил, состояние системы и сервисные предупреждения.
Управление, фиксация материала и защита
Панель управления вакуумом, давлением и штифтами
Отдельные элементы управления помогают быстро включать вакуумный прижим, контролировать отрицательное давление и использовать позиционирующие штифты.
5-зонная вакуумная платформа
Рабочая платформа разделена на 5 зон вакуумного прижима, поэтому материал надежно фиксируется на поверхности во время печати.
Пневматические позиционирующие штифты
Штифты ускоряют выравнивание крупноформатной заготовки на рабочем поле и снижают риск ошибки при повторяющихся заданиях.
Печать по высоким заготовкам
Диапазон высоты печати 0–150 мм позволяет работать не только с листовыми материалами, но и с более объемными изделиями.

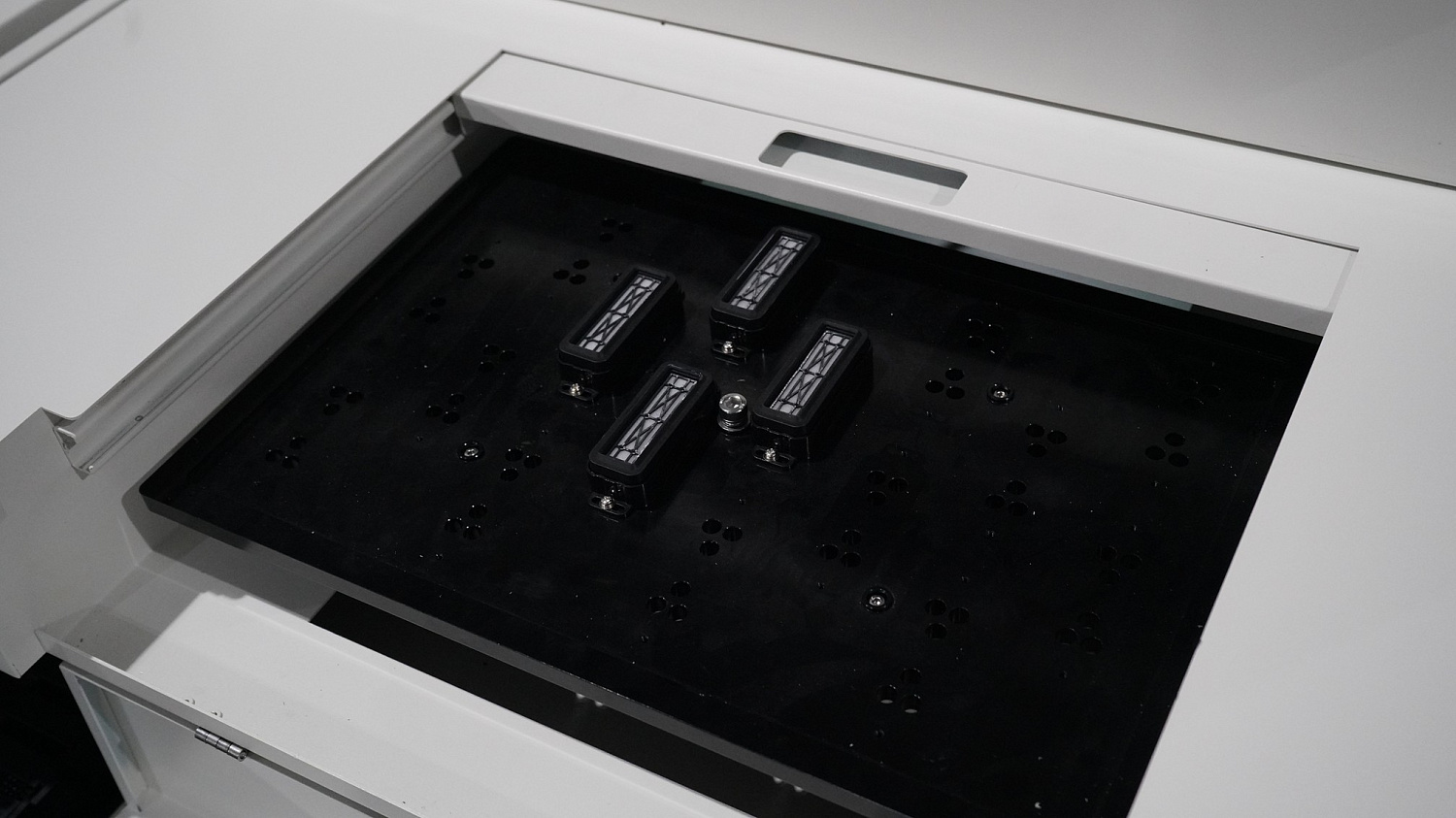

Капа увлажнения в зоне парковки голов
Капа защищает печатающие головы во время простоя и помогает поддерживать их в рабочем состоянии.

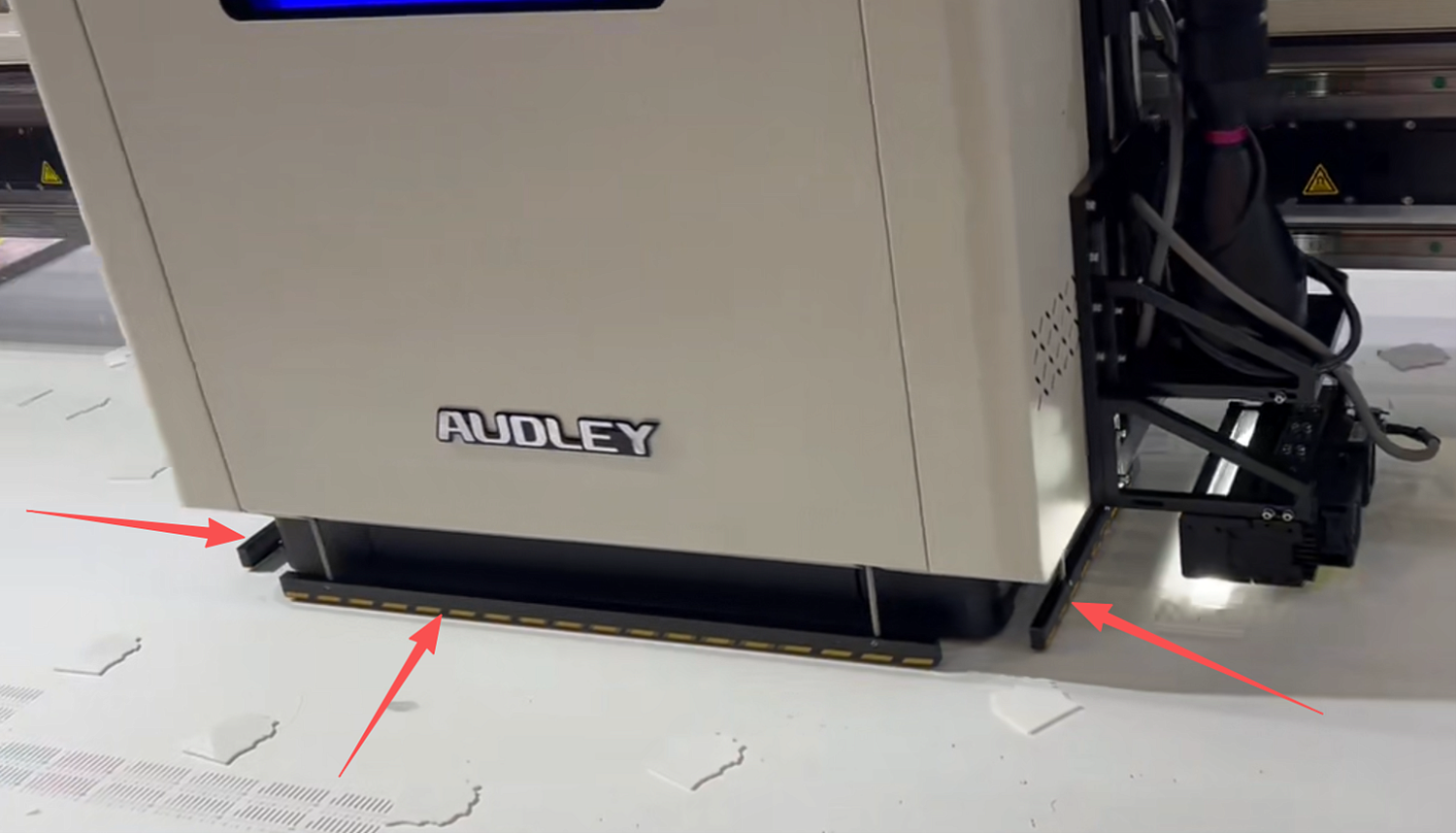

Фронтальная защита от столкновений
Защита слева и справа снижает риск повреждения каретки и печатающих голов при работе с неровными или нестандартными изделиями.
Световая индикация и чернильная система

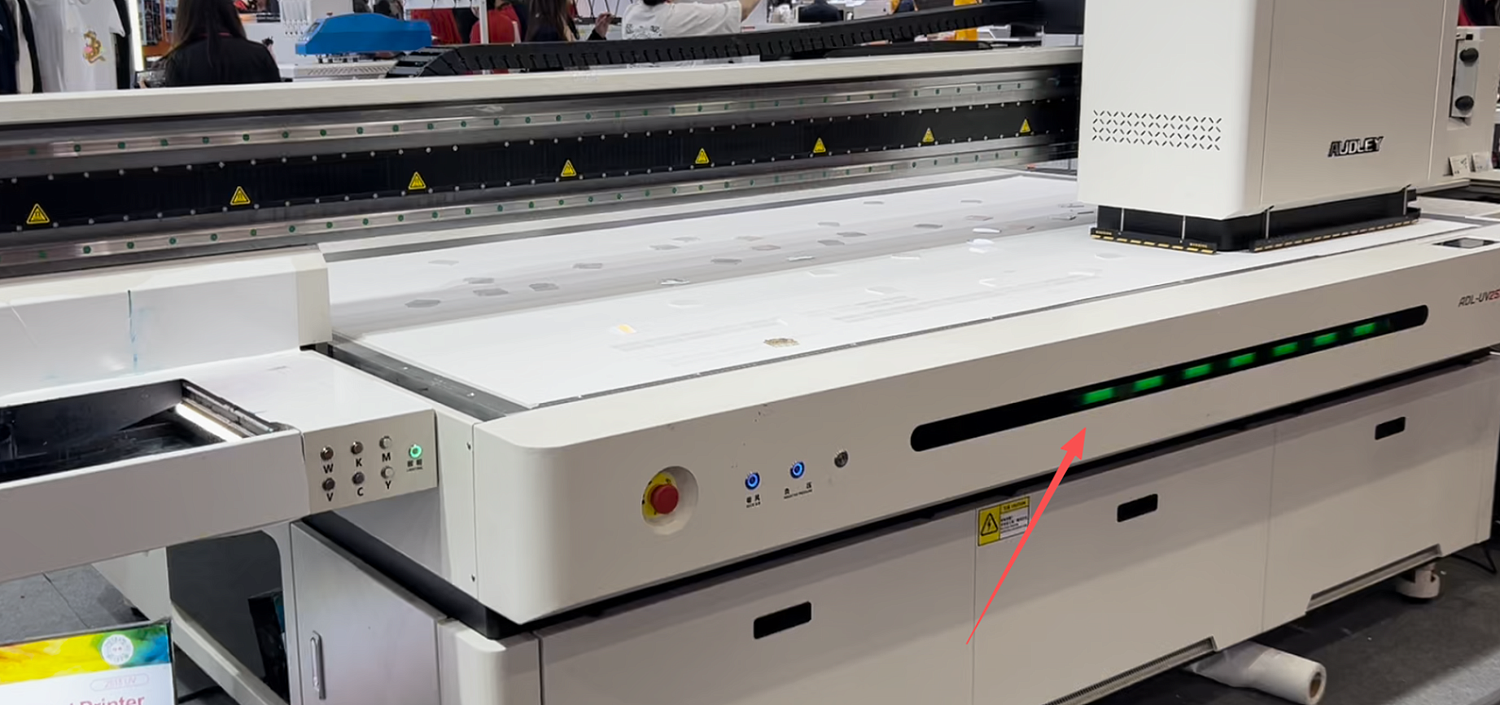

Многоцветный LED-индикатор состояния
По режиму подсветки оператор может быстро оценить текущий статус принтера и ход печати.

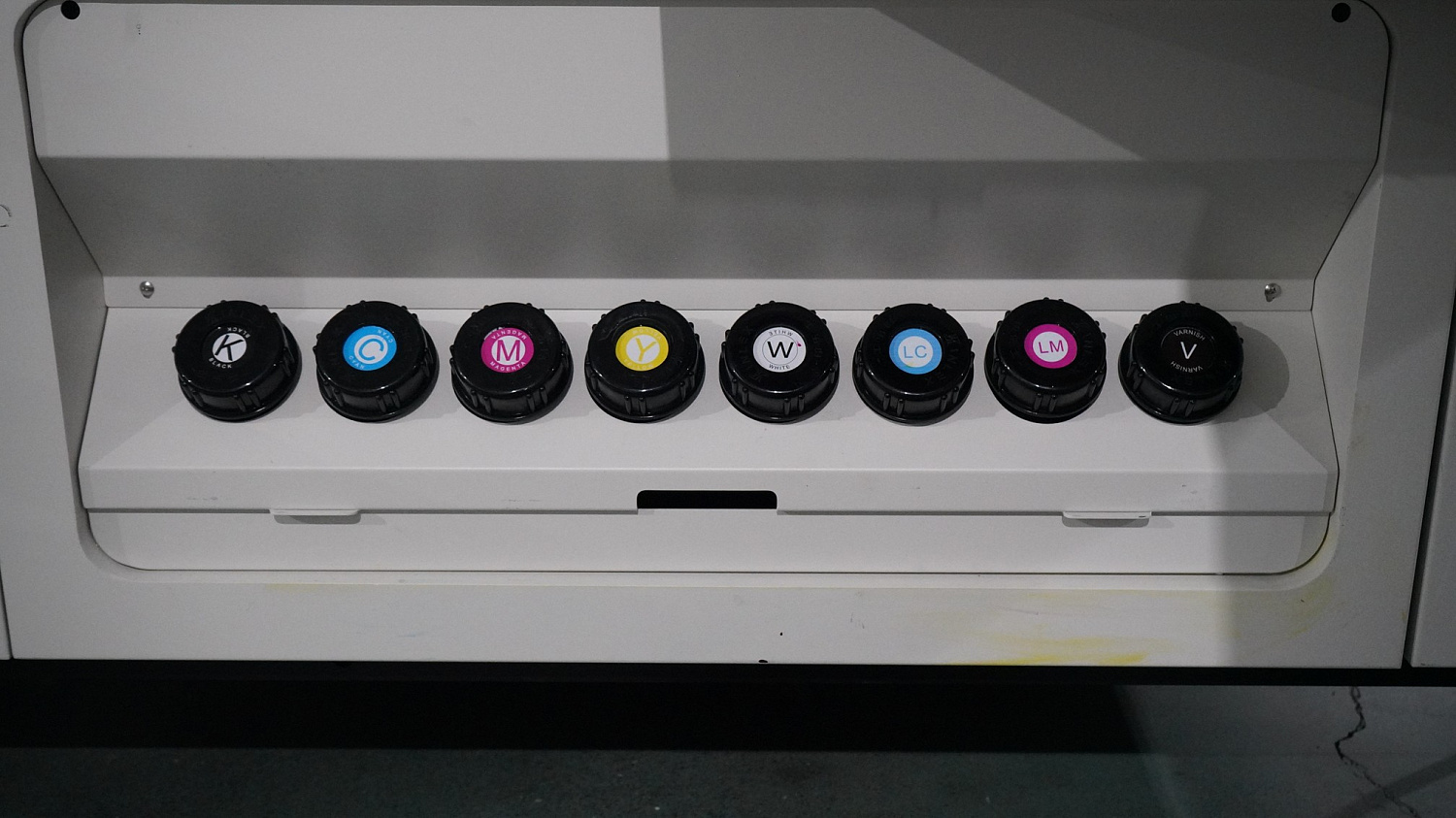

Чернильная система и цветовые каналы
Чернильная система предусматривает раздельное управление отрицательным давлением по каналам, стабильную подачу чернил и контроль температуры промежуточных емкостей.
Основные параметры чернильной системы
- Емкость чернильных емкостей — 1,5 л.
- Тип чернил — УФ-чернила.
- Цвета — C / M / Y / K / W / V; опционально Lc / Lm.
- Система подачи — с отрицательным давлением.
- УФ-отверждение — мощные УФ-лампы с водяным охлаждением.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | планшетный УФ-принтер |
| Модель | Audley UV-2513 |
| Тип платы управления | Hoson |
| Тип печатающих голов | Ricoh G6 (UV) |
| Количество печатающих голов | 4 шт.; поддержка конфигурации до 8 шт. |
| Расположение голов | 3 шахматных ряда |
| Поддерживаемые схемы печати | White + CMYK + Varnish / White + CMYK / CMYKLcLm, в зависимости от комплектации |
| Максимальный размер печати | 2500 × 1300 мм |
| Максимальная высота материала | 150 мм |
| Максимальная область сканирования камеры | 2400 × 1300 мм |
| Разрешение камеры | 1200 dpi |
| Метод сканирования | линейное сканирование камерой на каретке |
| УФ-отверждение | мощные УФ-лампы с водяным охлаждением |
| Система подачи чернил | система подачи чернил с отрицательным давлением |
| Емкость чернильных емкостей | 1,5 л |
| Тип чернил | УФ-чернила |
| Цвета | C / M / Y / K / W / V; опционально Lc / Lm |
| RIP-программа | PP / RIIN / Maintop |
| Форматы файлов | TIFF, JPEG, PostScript, EPS, PDF |
| Передача данных | сетевой кабель / высокоскоростная передача по сети |
| Управление цветом | международный стандарт ICC, настройка кривых и плотности цвета |
| Питание | AC 220 V |
| Мощность оборудования | около 6800 Вт |
| Габариты оборудования | 4535 × 2175 × 1600 мм |
| Размер упаковки | 4995 × 2300 × 1860 мм |
| Масса оборудования | около 1560 кг |
| Рабочая среда | температура 20–30 °C, относительная влажность 40–60% |
Audley UV-2513 для производственной УФ-печати
Audley UV-2513 — промышленный планшетный УФ-принтер для компаний, которым нужен крупный формат печати, надежная механика, работа с белым и лаком, точная фиксация материалов и возможность визуального позиционирования. Модель подойдет рекламно-производственным компаниям, интерьерным и сувенирным производствам, изготовителям панелей, упаковки и другим направлениям, где требуется стабильная печать по широкому спектру материалов.
Комплектация, фактическая производительность и состав опций могут уточняться в зависимости от поставки и задач заказчика.
