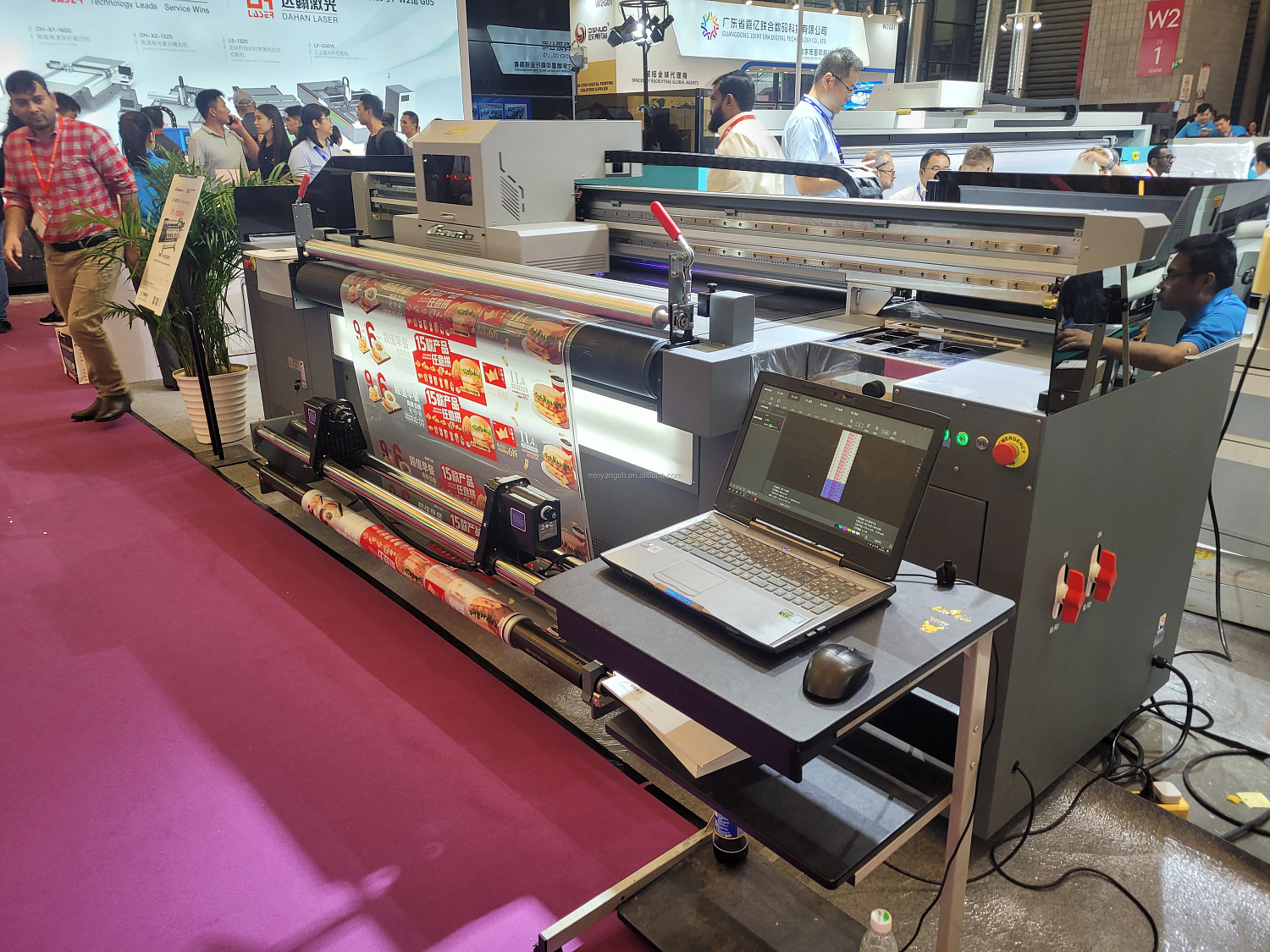

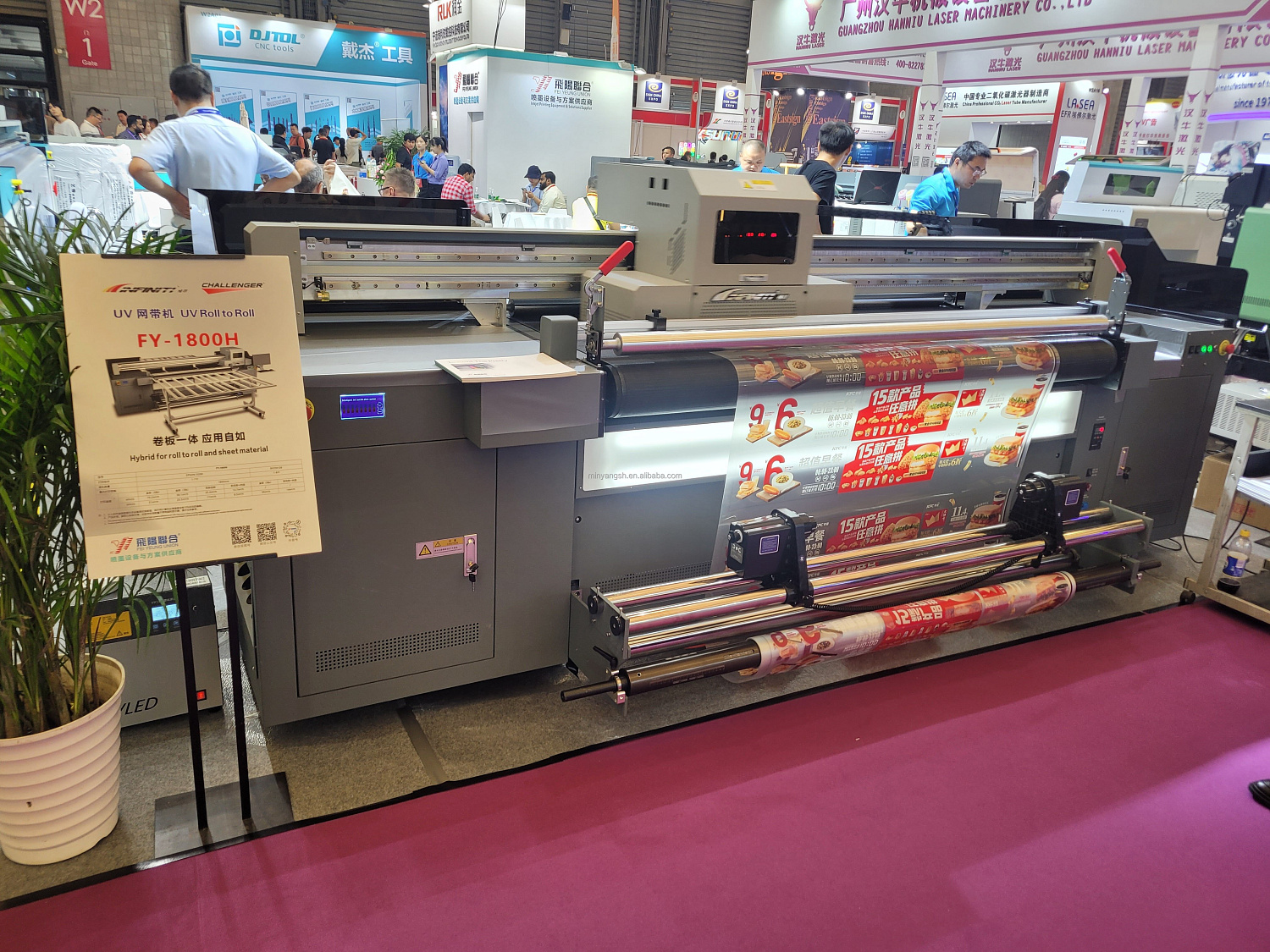

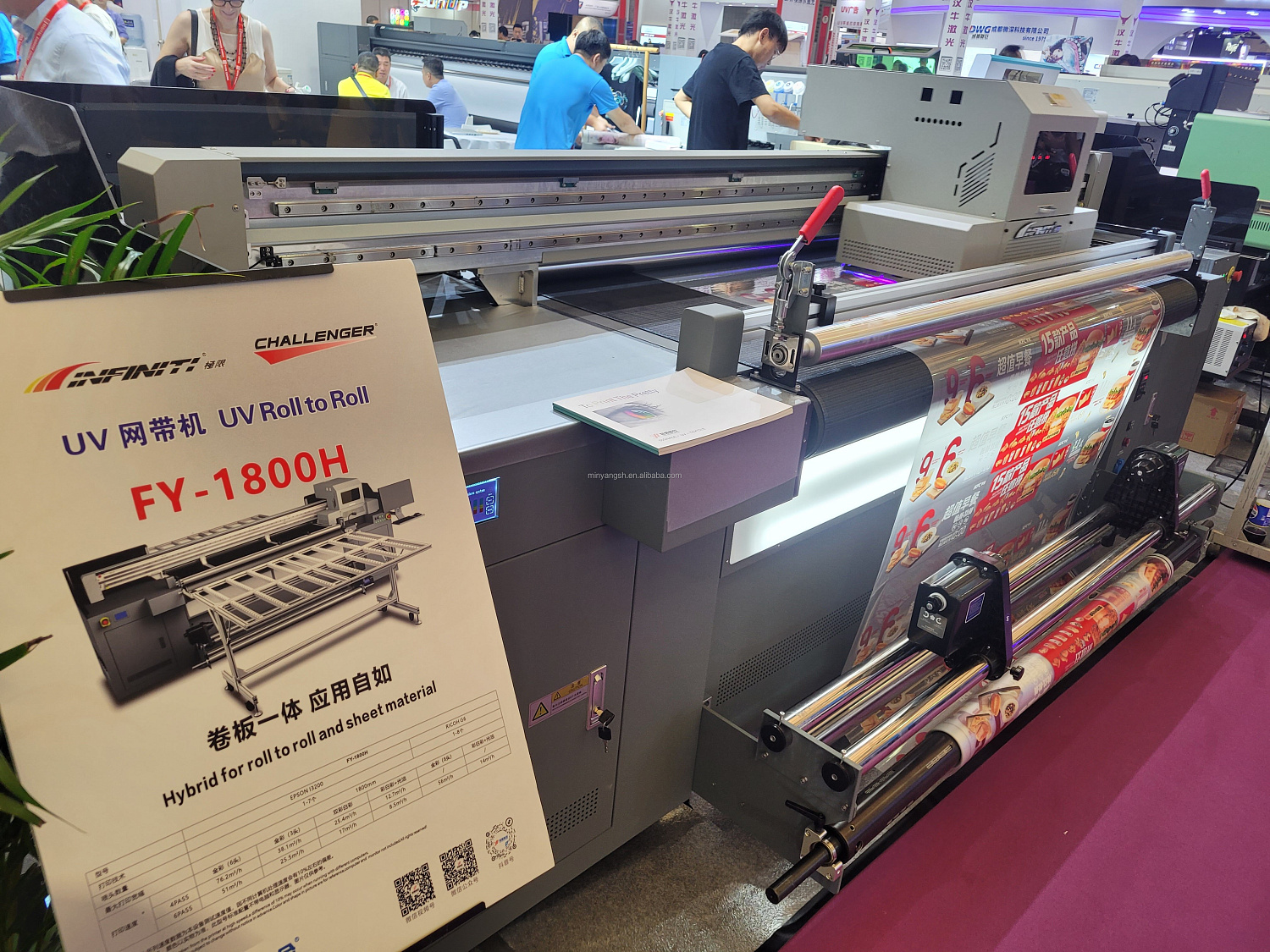

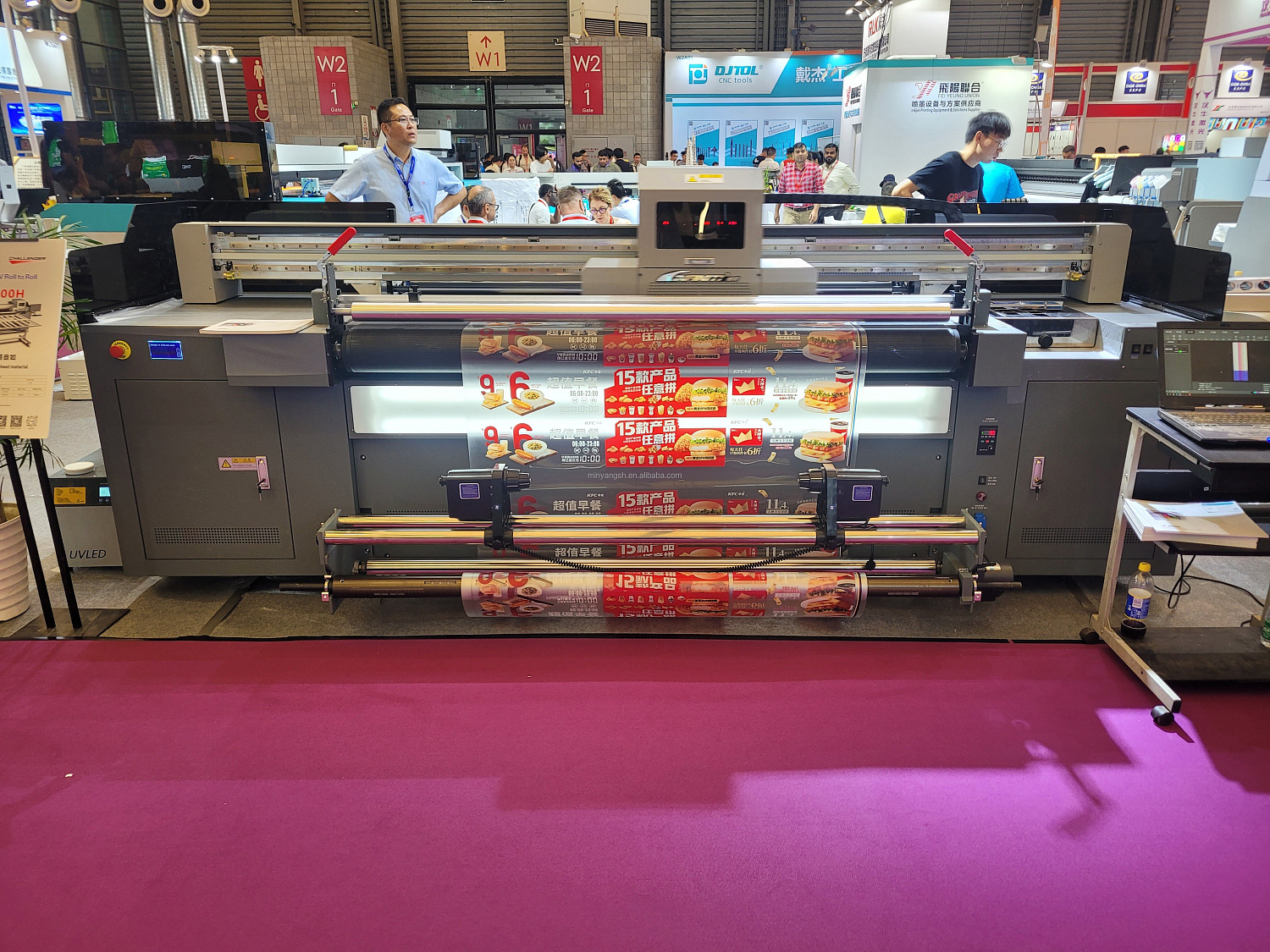

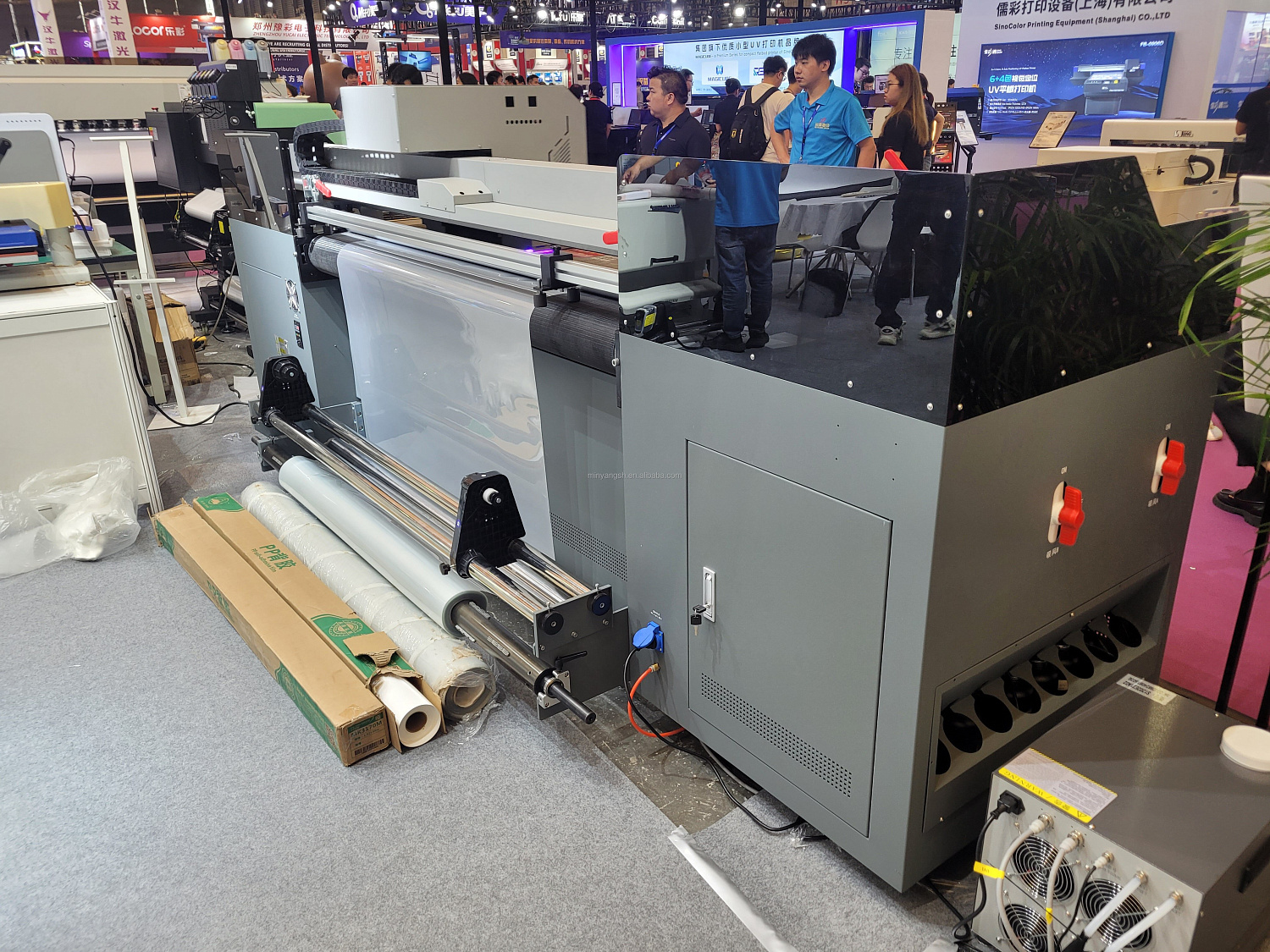

Infiniti FY-1800H — гибридный УФ-принтер для рулонных и листовых материалов
Infiniti FY-1800H объединяет рулонную UV-печать и работу с листовыми материалами на одной производственной платформе. Модель рассчитана на изготовление интерьерной и наружной рекламы, POS-материалов, выставочных конструкций, декора, автомобильной графики и продукции с белой подложкой, выборочным лаком и фактурными эффектами — в зависимости от выбранной конфигурации печатающих голов.
Описание Infiniti FY-1800H
Один принтер для гибких и жестких носителей
FY-1800H работает с рулонными материалами и листовыми заготовками. Для рулонной печати предусмотрены пневмовал, демпфирующие ролики подачи и система намотки. Для печати по жестким листам используются приставные столы и вакуумный прижим рабочей зоны.
UV-отверждение без ожидания сушки
UV-чернила полимеризуются под LED-лампами непосредственно во время печати. Готовое изображение можно быстрее передавать на резку, сборку, упаковку или монтаж, а конфигурации с белыми чернилами и лаком позволяют печатать по цветным и прозрачным материалам и создавать декоративную фактуру.
Важно по комплектации: комплект приставных столов для планшетной печати является опцией. Его наличие, размеры и состав необходимо согласовать до заказа оборудования.
Для каких производственных задач подходит принтер
Рекламные конструкции
Печать по листовым пластикам, заготовкам для стендов, POS-материалам, указателям, панелям и элементам выставочного оформления.
Интерьер и декор
Панно, потолочные элементы, декоративные панели, изображения для оформления торговых, общественных и жилых пространств.
Витрины и оконная графика
Изображения на прозрачных и самоклеящихся пленках, оформление окон, витрин, перегородок и стеклянных поверхностей.
Автомобильная графика
Полноцветные изображения на самоклеящихся материалах для брендирования транспорта и декоративного оформления автомобилей.
Кожа и гибкие материалы
Печать на коже, холсте, PET-пленке и других подходящих гибких носителях для аксессуаров, декора и малосерийной продукции.
Белый, лак и рельеф
Белая подложка, выборочный лак, многослойная печать и фактурные эффекты — при выборе соответствующей конфигурации голов.
Как работает гибридная система
Конструкция FY-1800H позволяет перестраивать производство между рулонными заказами и листовыми материалами без покупки двух отдельных принтеров. Итоговая конфигурация подбирается под преобладающий тип продукции и требования к цвету, белой подложке, лаку и производительности.
Подача рулона
Пневматический вал и демпфирующие ролики помогают стабилизировать размотку и поддерживать ровное движение полотна.
Фиксация носителя
Вакуумная зона удерживает материал в печатной плоскости и снижает риск подъема краев в зоне движения каретки.
Печать и спецэффекты
В зависимости от компоновки голов принтер наносит CMYK, белые чернила и лак в выбранной последовательности.
LED-отверждение
УФ-слой полимеризуется в процессе прохода, после чего рулон наматывается, а лист можно снимать со стола.
Печатающие головы и варианты компоновки
FY-1800H поддерживает две платформы печатающих голов: Epson i3200 в конфигурациях от 1 до 7 голов и Ricoh G6 в конфигурациях от 1 до 8 голов. Компоновка определяет скорость, цветовую схему и доступность белых чернил и лака.

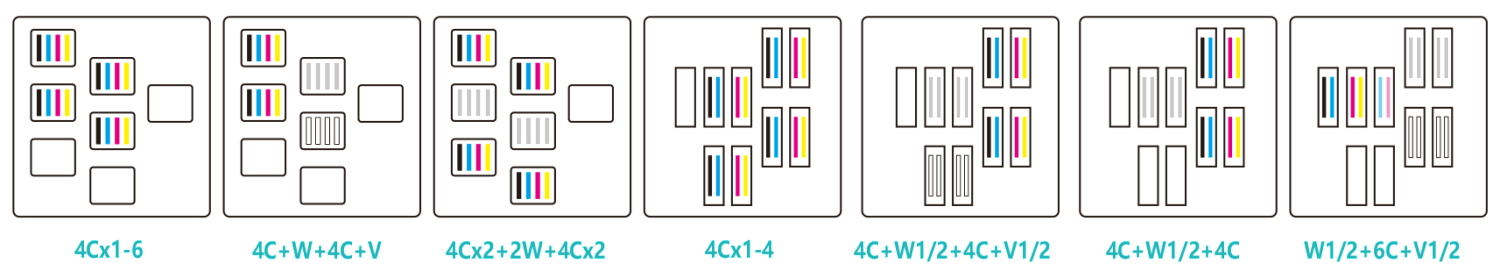

Схемы печатающих голов из технической документации. На небольшом экране изображение можно прокручивать по горизонтали.
Многоголовочная цветная конфигурация
Несколько голов распределяют четыре цвета между печатными каналами. Такая схема рассчитана на производительные полноцветные задачи без белой подложки и лака.
CMYK + White
Белые чернила используются как подложка на цветных и прозрачных материалах, а также как самостоятельный печатный слой в многослойных макетах.
CMYK + White + Varnish
Лак позволяет выделять отдельные элементы, создавать глянцевые акценты, фактуру и многослойный объем. Производительность зависит от количества наносимых слоев.
Шестицветные и комбинированные схемы
В документации предусмотрены варианты с расширенным набором цветовых каналов и частичным распределением белого и лака по головам.
Обозначения на схеме: C — цветные каналы, W — белые чернила, V — лак. Итоговую раскладку голов необходимо выбирать вместе с поставщиком под конкретные материалы и задачи.
Скорость печати
| Конфигурация | 4 pass | 6 pass |
|---|---|---|
| Epson i3200 | ||
| 4C на 6 головах | 76,2 м²/ч | 51 м²/ч |
| 4C на 3 головах | 38,1 м²/ч | 25,5 м²/ч |
| 2C + 2W + 2C | 25,4 м²/ч | 17 м²/ч |
| 2C + 2W + 2C + 1V | 25,4 м²/ч | 17 м²/ч |
| Ricoh G6 | ||
| 4C на 8 головах | — | 56 м²/ч |
| 2C + 2W + 2C + 1V | — | 14 м²/ч |
Значения приведены по данным производителя для скоростных режимов. Фактическая производительность зависит от конфигурации голов, числа проходов, макета, материала, белого слоя, лака, RIP, настроек и производительности компьютера. Производитель допускает отклонение скорости до 10%.
Чернильная система и UV-отверждение
Подача под отрицательным давлением
Система поддерживает контролируемую подачу UV-чернил к печатающим головам и помогает стабилизировать формирование капли при разных режимах работы.
Подогреваемые промежуточные емкости
Термостатируемые субтанки поддерживают рабочее состояние чернил и предназначены для более стабильной и равномерной подачи.
LED UV-лампы
Чернила отверждаются в процессе печати. Это сокращает ожидание перед последующими операциями и поддерживает работу с рулонными и листовыми материалами.
Конструкция и рабочие узлы
Основные узлы: контроль уровня чернил, каретка и зона печати, приставной стол, редуктор и чернильная система.
LCD-контроль уровня чернил
Экран отображает состояние чернильной системы и упрощает визуальный контроль запасов во время производственной работы.
Двунаправленный датчик столкновения
Высокочувствительная защита реагирует на препятствия с обеих сторон каретки и снижает риск контакта голов с материалом.
Жесткая механическая конструкция
Массивная рама рассчитана на стабильное перемещение каретки и работу с приставными столами для листовых носителей.
Малошумный планетарный редуктор
Редуктор участвует в точном перемещении каретки и помогает поддерживать плавность движения во время печати.
Пневмовал и демпфирующие ролики
Механизм предназначен для подачи и намотки рулонных материалов с более стабильным натяжением полотна.
Вакуумный прижим
Разрежение удерживает лист или рулонный материал в зоне печати, помогая сохранять ровную плоскость под кареткой.
Материалы и примеры применения
Производитель указывает поддержку гибких материалов — самоклеящейся пленки, PET-пленки, холста и кожи, а также жестких листов, включая KT board, PS и пустотелые PP-панели. Совместимость конкретного материала с UV-чернилами и необходимость праймера рекомендуется проверять тестовой печатью.
Примеры продукции: листовые рекламные конструкции, стойки, потолочный декор, автомобильная графика, изделия из кожи и оконная реклама.
Программное обеспечение и подготовка файлов
Поддерживаемые RIP
В технической документации указаны UnitedFancy, FlexiPRINT и Maintop. Состав поставки и конкретную версию программного обеспечения необходимо уточнять при заказе.
Работа с белым и лаком
Для многослойной UV-печати макет разделяется на цветной, белый и лаковый каналы. Последовательность слоев задается в RIP в зависимости от материала и эффекта.
Профилирование материалов
Для стабильной цветопередачи подбираются режим печати, плотность чернил, мощность UV-ламп и профиль под конкретный носитель.
Требования к установке
Электропитание
- принтер: AC 220 В, 50 Гц, 3800 Вт;
- вакуумная зона печатной платформы: AC 220 В, 50 Гц, 2200 Вт;
- параметры линии, защиту и заземление необходимо подготовить до монтажа.
Сжатый воздух и рабочая зона
- требуется компрессор с положительным давлением 0,6–0,8 МПа;
- компрессор подготавливается заказчиком на месте;
- необходимо учитывать габариты принтера и дополнительное пространство для приставных столов и обслуживания.
Габариты оборудования: 3190 × 1475 × 1460 мм. При планировании помещения нужно дополнительно предусмотреть проходы, рабочее место оператора, пространство для загрузки рулонов и длину опциональных столов.
Технические характеристики Infiniti FY-1800H
| Модель | FY-1800H |
|---|---|
| Тип оборудования | гибридный UV-принтер для рулонных и листовых материалов |
| Печатающие головы | Epson i3200 или Ricoh G6 |
| Количество голов | Epson i3200 — 1–7 шт.; Ricoh G6 — 1–8 шт. |
| Максимальная ширина печати | 1800 мм |
| Максимальная ширина материала | 1900 мм |
| Чернила | UV-отверждаемые |
| Цветовые конфигурации | CMYK; CMYK + White; CMYK + White + Varnish; расширенные многоголовочные схемы |
| Система подачи чернил | подача под отрицательным давлением, подогреваемые промежуточные емкости |
| Отверждение | LED UV-лампы |
| Рулонная система | пневмовал, демпфирующие ролики подачи и намотки |
| Фиксация материала | вакуумный прижим печатной зоны |
| Поддерживаемые RIP | UnitedFancy, FlexiPRINT, Maintop |
| Гибкие материалы | самоклеящаяся пленка, PET-пленка, холст, кожа и другие совместимые носители |
| Жесткие материалы | KT board, PS board, пустотелые PP-листы и другие совместимые панели |
| Требования к компрессору | положительное давление 0,6–0,8 МПа; компрессор подготавливается на месте |
| Питание и мощность принтера | AC 220 В, 50 Гц, 3800 Вт |
| Вакуумная зона платформы | AC 220 В, 50 Гц, 2200 Вт |
| Габариты | 3190 × 1475 × 1460 мм |
| Столы для листовой печати | опционально; комплектация согласовывается перед заказом |
Технические параметры и внешний вид отдельных узлов могут изменяться производителем. Перед оформлением заказа рекомендуется подтвердить конфигурацию голов, цветовую схему, состав столов, RIP и комплект поставки.
Гибридная UV-платформа под конкретное производство
Infiniti FY-1800H можно сконфигурировать как производительный цветной принтер или как универсальную систему для CMYK, белой подложки, лака и фактурной печати. При подборе комплектации важно учитывать основные материалы, необходимую скорость, долю рулонных и листовых заказов и требования к декоративным эффектам.
