Пресс для формирования TPU-лейблов ZY-HF001
Промышленное ВЧ-оборудование для формирования, сварки и тиснения объёмных логотипов, шевронов, нашивок, значков и декоративных элементов из TPU.
Объёмные TPU-лейблы для текстиля и аксессуаров
ZY-HF001 нагревает материал в высокочастотном электрическом поле и с помощью клише формирует заданный рельеф. Готовый элемент может иметь глянцевую, матовую, металлизированную или комбинированную поверхность, после чего переносится на изделие термопрессом.
Оборудование подходит для выпуска фирменных элементов на спортивной одежде, мерче, униформе, обуви, сумках, головных уборах и других изделиях.
Ключевые параметры
Преимущества готовых лейблов
Рельеф хорошо читается визуально и тактильно, подчёркивая детали логотипа.
Лейблы выдерживают многократные стирки, трение, сгибы и другие физические воздействия.
TPU сохраняет эластичность и движется вместе с тканью, не создавая тяжёлой жёсткой нашивки.
Доступны глянцевые, матовые, металлизированные и комбинированные варианты исполнения.
Готовые TPU-лейблы подходят для изделий, где важны комфорт и аккуратное восприятие материала.
Одежда, обувь, мерч, униформа, сумки, головные уборы и аксессуары.
Как работает ВЧ-формование
Материал нагревается в быстропеременном электрическом поле. Колебания полярных молекул преобразуются в тепло непосредственно внутри слоя, а клише и гидравлический прижим формируют заданную геометрию и рельеф.
Мощность, время и давление подбираются с учётом площади клише, толщины материала и требуемого визуального эффекта.
Важно учитывать
Пресс формирует и сваривает материал, но не выполняет полноцветную печать. Цветной дизайн получают на совместимой предварительно окрашенной или запечатанной TPU-плёнке.
Материалы и клише
Пакет материалов
- TPU-плёнка для формирования лицевого слоя и рельефа.
- Плёнка A с клеевым слоем для последующего переноса на изделие.
- Монтажная плёнка B для фиксации и позиционирования элемента.
- Также оборудование поддерживает ПВХ, ПЭТ, PU и EVA.
Клише
- Изготавливается из алюминия или латуни под конкретный дизайн.
- Выбор материала зависит от тиража, детализации и требований к ресурсу.
- Клише можно заказать через Технопринт по векторному макету или образцу.
- При наличии ЧПУ клише можно производить самостоятельно.
Упрощённая схема производства
Определить размер, высоту рельефа, цвет и материал основания.
Фрезеровать клише из алюминия или латуни под конкретный дизайн.
Совместить TPU-плёнку, клеевой слой и монтажную плёнку.
Подобрать параметры, выполнить ВЧ-формование и вырубку.
Нанести элемент термопрессом и проверить адгезию на образце.
Стабильность и защита
Защита от искрения
Чувствительная система отключает ВЧ-мощность, снижая риск повреждения клише и материала.
Защита от перегрузки
При превышении допустимого тока срабатывает защитная цепь оборудования.
Стабилизация частоты
Снижает влияние ВЧ-оборудования на расположенную рядом электронику.
Регулируемая мощность
Настройка выполняется в зависимости от площади клише и толщины материала.
Гидравлический прижим
Обеспечивает равномерное усилие и воспроизводимость рельефа от изделия к изделию.
Настройка под задачу
Конфигурация согласовывается с учётом материалов, клише и планируемой продукции.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ZY-HF001 |
| Назначение | ВЧ-формование, тиснение и сварка TPU-логотипов, нашивок и значков |
| Поддерживаемые материалы | ПВХ, ПЭТ, TPU, PU, EVA |
| Рабочая частота | 27,12 МГц |
| Мощность | 5 / 8 / 10 кВт — в зависимости от конфигурации |
| Рабочая зона | 350 × 700 мм |
| Электропитание | AC 220 / 380 / 400 / 415 / 440 В, 3 фазы, 50/60 Гц; исполнение согласовывается |
| Тип привода | Гидравлический |
| Габариты | 1740 × 1180 × 1680 мм |
| Масса | 520 кг |

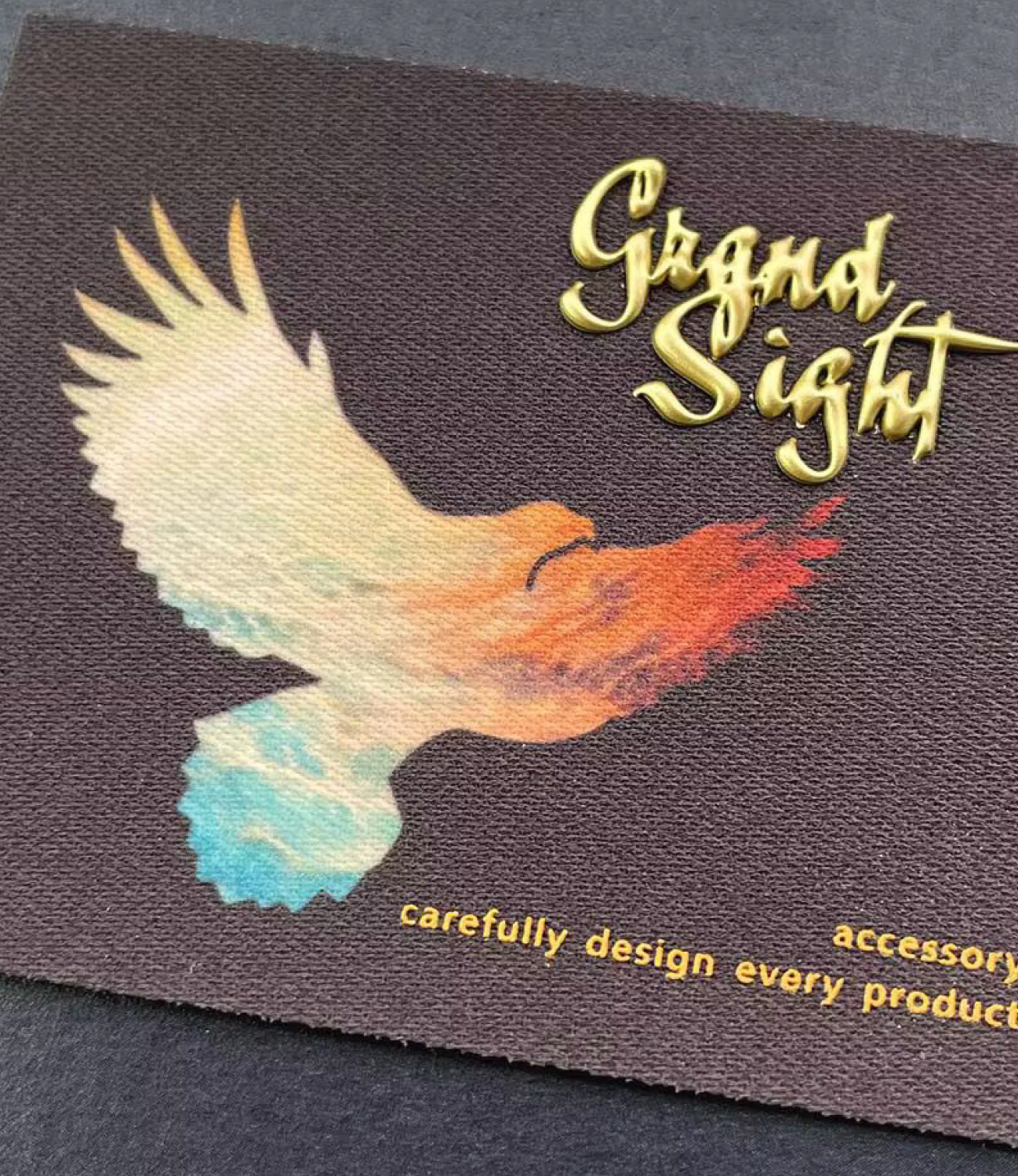

Примеры готовых изделий
Технология позволяет создавать объёмные элементы с разной геометрией, фактурой и визуальным эффектом — от лаконичного глянцевого знака до металлизированного или комбинированного дизайна.
