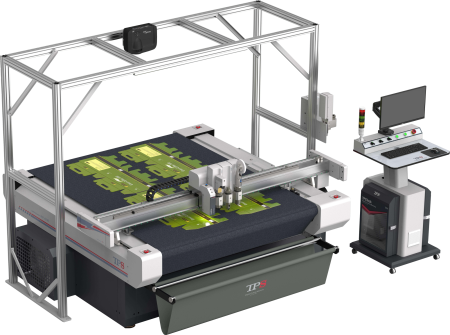

Конвейерный режущий плоттер (каттер) TPS X9

Многофункциональность: Плоттеры TPS способны выполнять различные операции, включая резку, биговку, маркировку, фрезерование, гравировку и сверление, что делает их универсальными инструментами для обработки различных материалов.

Автоматизация производства: Использование этих станков позволяет автоматизировать процесс резки и обработки материалов, что снижает необходимость в ручном труде и, как следствие, уменьшает затраты на производство.

Повышение качества продукции: Автоматизированный процесс обработки материалов снижает вероятность человеческой ошибки, что приводит к повышению качества конечной продукции.

Сокращение брака: Благодаря точности и повторяемости процесса, осуществляемого с помощью плоттеров TPS, процент брака существенно снижается, что также положительно влияет на экономику производства.

Универсальность применения: Станки TPS подходят как для серийного производства, так и для изготовления единичных изделий и прототипов, что делает их полезными для широкого спектра производственных задач.

Внедрение планшетных режущих плоттеров TPS на производство может стать значительным шагом вперед для компаний, стремящихся оптимизировать свои производственные процессы, повысить качество продукции и снизить затраты.


Особенности
1. Режущий модуль
Две универсальные режущие головки для различных режущих инструментов и одна отдельная фрезерная головка мощностью 1,8 кВт.

2. HD-камера
Промышленная камера Hikvision с высоким разрешением 1. Частота кадров: 173 к/с; 2. Интерфейс: Гигабитная Ethenet; 3. Объектив камеры FA.

3. Лазерный датчик перемещения
Плоскостность столешницы определяется высокоточным датчиком расстояния японского производства, и программное обеспечение корректирует ее в режиме реального времени, чтобы избежать несоответствия глубины резания, вызванного несоответствием между высотой столешницы и падением инструмента, обеспечивая идеальный результат резания. Датчик может также использоваться для определения толщины и формы различных предметов.

4. Система защиты от столкновений
Оснащен датчиками защитной световой завесы и механическим механизмом защиты от столкновений, предотвращающим повреждение персонала при движении на высокой скорости.

5. Автоматическая установка ножа/AKI
Инструмент автоматической инициализации ножа, чувствительный к давлению и лазеру, делает замену лезвий ножа и фрезерных долот намного безопаснее и быстрее, поскольку исключаются ошибки оператора, связанные с такими изменениями.

6. Автоматическая смена фрезерных долот/ARC
Фреза X9 оснащена пневматической системой зажима. В сочетании с дугой, которая может удерживать до 9 фрезерных долот, это позволяет полностью автоматизировать фрезерование даже при выполнении работ, требующих различных типов долот и диаметров.

7. Модуль фрезерования
фрезерный модуль мощностью 1,8 кВт с частотой вращения до 60000 оборотов в минуту, водяное и воздушное охлаждение, пневматическая система зажима, пылеулавливание обеспечивают чистые условия работы и безупречное качество кромок.


Широкий выбор инструментов
Планшетный режущий плоттер TPS оснащен универсальными инструментальными модулями для простой и быстрой замены инструментов. Это очень удобно для обработки различных материалов.
Универсальный модуль

Высокоскоростной шпиндель для фрезерной обработки

Нож для V-образной резки

Модуль биговки

Дисковый нож

Нож с электрической осцилляцией


6 различных инструментов для обработки материалов
1. Высокоскоростной шпиндель для фрезерной обработки: Этот инструмент предназначен для высокоскоростной фрезерной обработки и имеет максимальную скорость вращения 60 000 обор./мин. Он обеспечивает высокое качество резки и способен работать в режиме 24 часа/7 дней.

2. Нож с электрической осцилляцией: Этот инструмент использует высокочастотные колебания лезвия для резки материалов. Он может быть оснащен лезвиями разной длины и формы для обработки различных материалов.

3. Нож для V-образной резки: Этот инструмент предназначен для V-образной резки и имеет доступные углы: 0°, 15°, 22,5°, 35°, 45°. Максимальная толщина материала, который можно резать, составляет 16 мм.

4. Модуль биговки: Этот инструмент предназначен для биговки различных материалов. Для достижения оптимального качества биговки возможна замена биговочных колес. Регулировка давления на материал и программная оптимизация биговки позволяют достичь высокого качества и производительности.

5. Дисковый нож: Этот инструмент вращается с помощью мощного бесщеточного двигателя. Он может быть оснащен круглым или десятиугольным лезвием.

6. Флюгерный нож: Этот инструмент подходит для мягких материалов с толщиной до ≤5 мм.

Каждый инструмент имеет свои уникальные характеристики и предназначен для обработки различных материалов. Высокоскоростной шпиндель для фрезерной обработки и дисковый нож предназначены для высокоскоростной обработки, нож с электрической осцилляцией и флюгерный нож предназначены для резки мягких материалов, а нож для V-образной резки и модуль биговки предназначены для специфических типов обработки.

При выборе инструмента необходимо учитывать тип материала, который необходимо обработать, и требования к качеству и производительности.


Преимущества плоттера
1. Система конвейерной подачи материала: Специальный высококачественный ковер, используемый как рабочая поверхность для резки, обладает хорошей воздухопроницаемостью и длительным сроком службы.

2. Защита от пыли и стружки: Герметичная пыленепроницаемая конструкция обеспечивает безотказную работу и продлевает срок службы станка.

3. 4 кнопки аварийного остановки: Оператор может нажать любую из 4-х кнопок для остановки выполнения задания.

4. Помехоустойчивость: Планшетные режущие плоттеры TPS оснащены фильтрами для повышения помехоустойчивости.

5. Безопасная рабочее пространство: Инфракрасное автоматическое защитное устройство обеспечивает безопасность оператора во время работы.

6. Устройство подачи рулонного материала: Устройство подачи обеспечивает плавность подачи рулонных материалов при резке. Оно может быть установлено для повышения производительности резки.

Эти преимущества делают планшетные плоттеры TPS надежными и безопасными инструментами для резки и обработки материалов. Они обеспечивают высокую производительность, долгий срок службы и безопасность оператора.

Преимущества для пользователя

• Увеличенная производительность и эффективность.
• Уменьшенный риск ошибок и поломок.
• Повышенная безопасность оператора.
• Удобство и простота использования.
• Возможность работы с различными материалами и размерами.

Преимущества для бизнеса

• Увеличенная производительность и эффективность.
• Уменьшенные затраты на обслуживание и ремонт.
• Повышенная безопасность и снижение риска травм.
• Возможность работы с различными материалами и размерами.
• Увеличенная конкурентоспособность на рынке.

Программное обеспечение цифровых режущих плоттеров TPS
1. Оригинальное программное обеспечение: Разработано в соответствии с потребностями пользователей, обеспечивает производительность, скорость и качество обработки.

2. Автоматическая калибровка длины инструмента: Датчик длины инструмента с волоконным лазером точно и автоматически калибрует длину инструментов, облегчая работу оператора.

3. CCD Камера высокого разрешения: Осуществляет автоматическое позиционирование и резку на различных материалах.

4. Функция двусторонней обработки: Программное обеспечение распознает положение материала, позволяя осуществлять обработку материала с двух сторон.

5. Подключение к интернету: Позволяет обновлять и проводить диагностику удаленно.

6. Автоматическое измерение толщины материала: Толщина материала может быть измерена автоматически и учтена в процессе резки.

Эти функции и преимущества делают программное обеспечение цифровых режущих плоттеров TPS мощным и удобным инструментом для обработки материалов.
