Комплекс Unikonex UL-VD

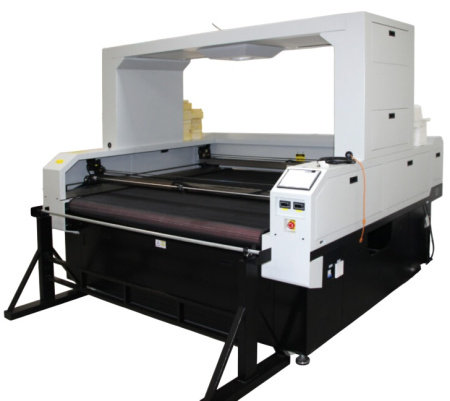

Unikonex UL-VD — интеллектуальная система лазерного раскроя с DSLR/CCD-позиционированием для материалов после цифровой печати. Камера считывает рабочую область, программное обеспечение распознает контур изображения, а CO₂-лазер выполняет точную резку без ручного совмещения. Комплекс особенно востребован в сублимационной печати по ткани, производстве спортивной одежды, флагов, баннеров, аксессуаров и печатных изделий сложной формы.
Видео работы комплекса
Ключевые параметры серии UL-VD
Конфигурации линейки UL-VD
Линейка Unikonex UL-VD выпускается в нескольких форматах рабочей зоны, чтобы подобрать комплекс под разные производственные задачи: от раскроя деталей одежды и спортивной формы до обработки широкоформатных печатных тканей, флагов и баннерных материалов.
Компактный формат для сублимационной печати по спортивной одежде, небольших панелей, деталей кроя, масок, купальников, футболок и других изделий, где важна точная контурная резка.
Универсальная конфигурация для текстильного производства: сублимационная спортивная форма, флаги, баннерная ткань, печатные панели и заготовки среднего размера.
Удлиненная рабочая зона для длинных раскладок, рулонных материалов, серийного раскроя деталей одежды, флагов, баннеров и крупноформатных печатных изделий.
Версия для более интенсивной производственной загрузки, где требуется высокая стабильность при серийном раскрое печатного текстиля и гибких материалов.
Широкоформатная версия для материалов большой ширины: печатных тканей, флагов, баннеров, лайтбокс-текстиля, рекламных полотен и других крупных гибких материалов.
В зависимости от задач комплекс может поставляться с одной или двумя лазерными головами. Двухголовочная конфигурация помогает повысить производительность при серийной обработке однотипных изделий.
Рабочая зона, количество лазерных голов, мощность излучателя и состав автоматизации подбираются под задачи производства.
Автоматическая резка по напечатанному контуру
Главная особенность UL-VD — машинное зрение для печатных материалов. DSLR-камера захватывает изображение рабочей зоны, после чего программное обеспечение анализирует отпечаток, распознает контур и строит траекторию резки.
Это особенно важно для сублимационных тканей: после печати, переноса и термофиксации материал может немного растянуться, сесть или сместиться. Система не полагается только на исходный файл, а ориентируется по фактическому положению изображения на материале.
Съемка всей зоны
DSLR-камера фиксирует материал и напечатанные элементы в рабочей области.
Распознавание изображения
ПО автоматически находит контуры, метки и границы рисунка.
Компенсация смещений
Система учитывает реальные искажения материала и снижает зависимость от ручной настройки.
Лазерный раскрой
CO₂-лазер выполняет резку по прямым, кривым и сложным фигурным контурам.
Для каких задач подходит Unikonex UL-VD
Сублимационная спортивная одежда
Раскрой футболок, велоформы, хоккейной и футбольной формы, купальников, командной экипировки и fashion jersey после цифровой печати.
Флаги, баннеры и рекламная ткань
Контурная резка печатных флагов, баннерной ткани, текстиля для световых коробов, выставочных и интерьерных материалов.
Текстильные детали и аппликации
Резка деталей кроя, аппликаций, нашивок, элементов декора, шевронов и изделий с персонализированным рисунком.
Кожа и аксессуары
Обработка кожи, кожзама, комбинированных материалов и заготовок для аксессуаров, сувениров и дизайнерских изделий.
Игрушки, декор и хендмейд
Производство фигурных деталей, декоративных элементов, текстильных игрушек и небольших партий нестандартной продукции.
Бумага, упаковка и печатные материалы
Резка бумаги, картона, упаковочных материалов и печатных заготовок, где важна точность совпадения с изображением.
Рабочий процесс
Подача материала
Ткань или другой гибкий материал размещается на конвейерном столе. Вакуумный прижим фиксирует полотно, чтобы оно не смещалось во время обработки.
Сканирование
Система DSLR + CCD анализирует материал и определяет положение рисунка, контуров, меток и печатных элементов.
Резка без контакта
Лазер выполняет раскрой без механического давления на ткань. Это помогает получать чистый край и обрабатывать сложные формы.
Непрерывная обработка
Конвейерная подача и дымоудаление позволяют работать с серийными заданиями и длинными рулонными материалами.
Конструкция и автоматизация
UniSmartCut-контроллер
Система управления отвечает за движение, распознавание контура, компенсацию и передачу траектории на лазерную голову.
Автоматическая лазерная компенсация
Технология помогает сохранять точность резки при работе с напечатанными материалами, кривыми линиями и сложными контурами.
Конвейерная рабочая зона
Автоматическая подача материала удобна для длинных заданий, рулонных материалов и повторяющегося серийного раскроя.
Вакуумный прижим
Вакуум удерживает материал на столе, помогает снизить смещения и повышает стабильность резки тонких тканей.
Жидкостное охлаждение
Запаянный CO₂-излучатель работает с жидкостным охлаждением, что важно для длительной эксплуатации и стабильности мощности.
Дымоудаление
Комплекс требует внешней принудительной вытяжки или рециркуляционной системы фильтрации для удаления дыма и запахов при резке.
Две головы / два портала
В отдельных конфигурациях возможна установка двух лазерных голов или дополнительного портала для повышения производительности.
Податчик-размотчик рулона
Опция для работы с рулонными материалами помогает сделать процесс более непрерывным и менее зависимым от ручной подачи.
Резка и гравировка
Помимо контурной резки, CO₂-лазер может использоваться для отдельных задач лазерной обработки и гравировки совместимых материалов.
Почему лазер удобен для печатной ткани
При производстве сублимационной одежды рисунок часто печатается до раскроя. После переноса изображение может немного отличаться от исходного макета из-за растяжения, усадки или смещения материала. Поэтому обычная резка по исходному файлу не всегда дает точное совпадение.
UL-VD решает эту задачу через визуальное распознавание: система ориентируется по фактическому изображению на ткани. Это помогает аккуратно вырезать детали с рисунком, логотипами, номерами, декоративными элементами и сложными контурами.
Практический результат
- Меньше ручного совмещения и корректировок.
- Точная резка по напечатанному контуру.
- Чистый край без контакта ножа с материалом.
- Удобная работа с кривыми и сложными формами.
- Повышение стабильности при повторяющихся заказах.
Кому подойдет комплекс
Производителям спортивной формы
Для футболок, велоформы, купальников, командной одежды, хоккейных и футбольных комплектов после сублимационной печати.
Текстильным производствам
Для автоматизации раскроя печатной ткани, деталей одежды, аппликаций, шевронов и декоративных элементов.
Рекламным производствам
Для флагов, баннеров, текстильных вывесок, POS-материалов, выставочных элементов и интерьерного оформления.
Производителям аксессуаров
Для кожи, кожзама, сумок, декоративных вставок, сувенирной продукции и небольших серий дизайнерских изделий.
Типографиям и цифровым производствам
Для постпечатной обработки материалов, где требуется резка по реальному положению изображения.
Производствам с серийными заказами
Для замены ручного вырезания, ускорения обработки и повышения повторяемости результата.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | Unikonex UL-VD |
| Тип оборудования | Интеллектуальный автоматизированный комплекс лазерного раскроя с машинным зрением |
| Технология резки | CO₂-лазерная резка |
| Типовые конфигурации рабочей зоны | UL-VD180100 — 1800 × 1000 мм; UL-VD180150 — 1800 × 1500 мм; UL-VD180250 — 1800 × 2500 мм; UL-VD320150 — 3200 × 1500 мм |
| Тип излучателя | Запаянный CO₂-излучатель |
| Мощность лазера | 100–150 Вт, в зависимости от комплектации |
| Охлаждение излучателя | Жидкостное |
| Скорость резки | До 500 мм/с |
| Точность позиционирования | < 0,05 мм |
| Система оптического позиционирования | DSLR + CCD, распознавание контура и фактического положения изображения |
| Контроллер и ПО | UniSmartCut / Unikonex Control and Cutting System |
| Рабочая зона | Конвейерный стол с автоматической подачей материала, вакуумным прижимом и системой дымоудаления |
| Общая мощность | Около 2000 Вт, зависит от комплектации |
| Дымоудаление | Принудительная внешняя вытяжка или рециркуляционная система фильтрации |
| Опции | Податчик-размотчик рулонных материалов; дополнительная лазерная голова; дополнительный портал; конфигурации для широкоформатных материалов |
Характеристики зависят от выбранной конфигурации, рабочей зоны, мощности излучателя, количества лазерных голов и состава автоматизации.
Unikonex UL-VD — автоматизация раскроя после цифровой печати
Комплекс помогает перейти от ручного совмещения и вырезания к автоматическому контурному раскрою. Система машинного зрения анализирует реальное изображение на материале, а лазер выполняет точную резку по фактическому положению печати.
Это решение для производств, которым важно ускорить обработку печатных тканей, повысить точность, снизить зависимость от оператора и стабильно выпускать изделия сложной формы.
